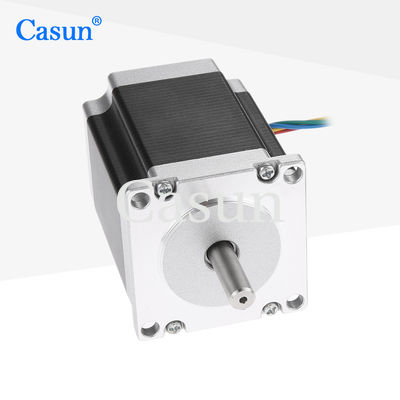

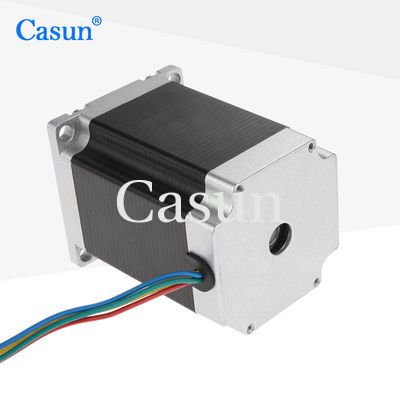

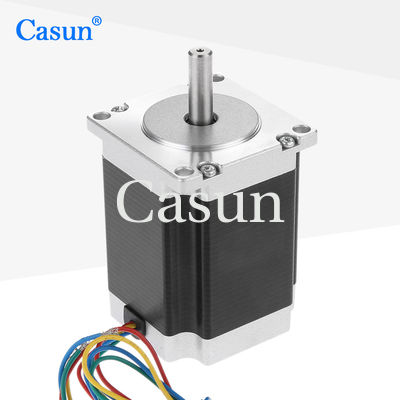

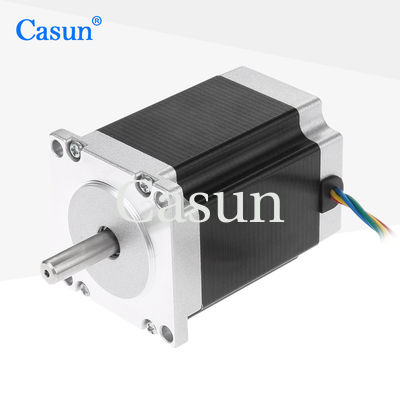

Motor de paso híbrido NEMA 23 cuerpo de 76 mm 1.5N.m para máquina CNC
El movimiento es estable y fiable, sin pérdida de paso, garantizando la fiabilidad y estabilidad del sistema.
Excelente rendimiento en escenarios de aplicación que requieren un control preciso de la posición, como equipos de automatización, robots, mecanizado CNC, etc.
Características:
-
Alto par y alta precisión
-
Cada modelo de nuestro motor paso a paso es adecuado para diversas aplicaciones
-
Somos expertos en soluciones de tren de transmisión
-
Estamos abiertos a diferentes acuerdos de fabricación por contrato
-
Nuestros ingenieros se pondrán en contacto con usted en 48 horas para ofrecer la solución óptima
Especificaciones del motor
Es el ángel de la pareja.
|
1.8 °
|
Tamaño del marco
|
de una anchura igual o superior a 60 mm
|
Número de fases
|
Fase 2
|
Corriente nominal
|
2.8 A
|
Torque de retención
|
2 Nm
|
Resistencia
|
1.5 ohmios
|
Inductividad
|
5.0 mH
|
Inercia del rotor
|
460 g-cm2
|
Peso del motor1
|
1 kg
|
Número de pistas
|
4
|
Conexión
|
Bipolaridad
|
Apariencia
Las dimensiones
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración |
T.Tipo de eje |
Corriente nominal |
| Se aplicará el procedimiento siguiente: |
0.6 N.m. |
1.8° |
41 mm |
D Eje 21 mm |
1.0A |
| Se trata de un sistema de control de las emisiones de gases de escape. |
1.1 N.m. |
1.8° |
54 mm |
D Eje 21 mm |
3.0A |
| Se trata de un sistema de control de las emisiones de gases de escape. |
2.0N.m. |
1.8° |
76 mm |
D Eje 21 mm |
3.0A |
| Se trata de un sistema de control de las emisiones de gases de escape. |
2.5 N.m. |
1.8° |
83 mm |
D Eje 21 mm |
3.0A |
| Se aplicará el procedimiento siguiente: |
3.0N.m. |
1.8° |
100 mm |
D Eje 20 mm |
3.0A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
El codificador
|
Freno
|
Caja de cambios
|
El eje
|
|
|
|
|
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
