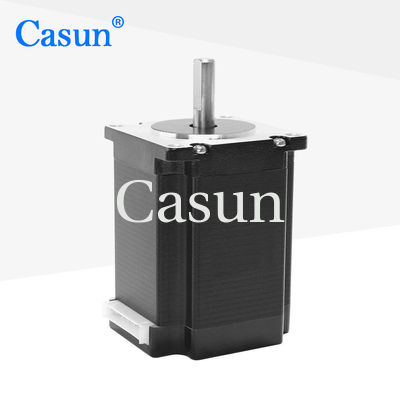

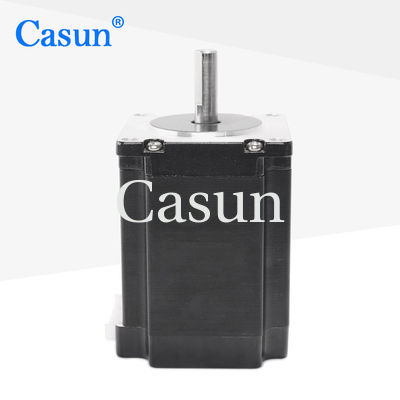

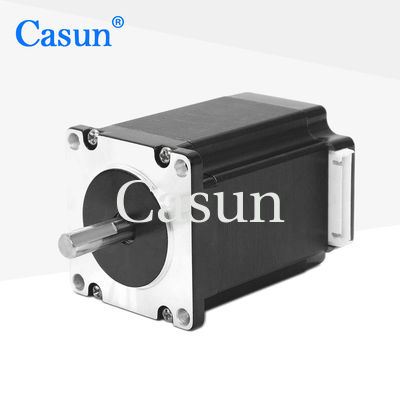

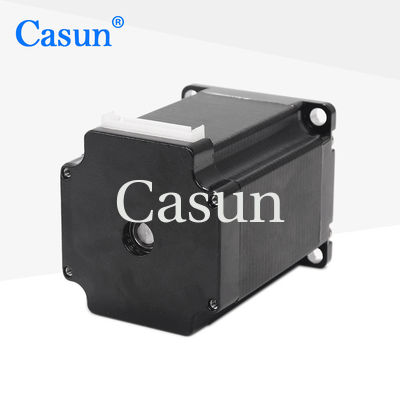

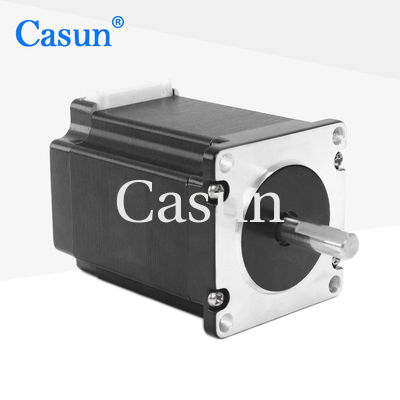

57x57x76mm 2 Fase Torque alto 2.2N.m 3.0A NEMA 23 Motor paso a paso híbrido para robot CMM

57x57x76mm 2 Fase Torque alto 2.2N.m 3.0A NEMA 23 Motor paso a paso híbrido para robot CMM

Nombre De La Marca:	Casun
Número De Modelo:	57SHD0807-24BH
Cantidad Total:	1 pieza
Precio:	$3.14-$5
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

los 2200mN.m

Actual:

3.0A

Duración del motor:

76 mm

Eje:

Longitud plana del eje que muele 24m m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Motor de pasos híbrido de la nema 23

3.0A Motor híbrido paso a paso

Descripción de producto

Motor paso a paso híbrido NEMA 23 de 2 fases y alto par de 2.2N.m y 3.0A de 57x57x76mm para robot CMM

El motor paso a paso NEMA 23 tiene ventajas como alta precisión, alta salida de par, buena velocidad de respuesta y fiabilidad. El método de control simple facilita su integración en varios sistemas.

Características clave

Alto par y alta precisión
Diseñado para equipos de la industria de alta tecnología y la industria electrónica
Nuestros ingenieros se pondrán en contacto en un plazo de 48 horas para proporcionar la solución más óptima
Nuestros productos ofrecen tanto alto par como precisión
Ofrecemos servicios personalizados y estamos abiertos a la fabricación por contrato

Apariencia

Dimensiones

Especificaciones del motor

Ángulo de paso	1.8°
Tamaño del marco	57 mm
Número de fases	2 fases
Corriente nominal	3.0 A
Par de retención	2200 mN.m
Resistencia	2.0 ohmios
Inductancia	8.0 mH
Inercia del rotor	460 g-cm²
Peso del motor	1 kg
Número de cables	4
Conexión	Bipolar

Especificaciones de funcionamiento

Ángulo de paso: 1.8°
Temperatura máxima: 80°C máximo
Temperatura ambiente: -20°C a 50°C
Temperatura de almacenamiento: -20°C a 100°C
Rango de humedad: 85% o menos, sin condensación
Aislamiento del cable del imán: Clase B 130°C
Resistencia de aislamiento: 100M Ohm a 500 VDC
Rigidez dieléctrica: 500 VDC durante 1 minuto

Modelos disponibles

Modelo	Par de retención	Ángulo de paso	Longitud	Tipo de eje	Corriente nominal
57SHD4013-21B	0.6N.m	1.8°	41mm	Eje D-21mm	1.0A
57SHD4415-21B	1.1N.m	1.8°	54mm	Eje D-21mm	3.0A
57SHD4816-21B	2.0N.m	1.8°	76mm	Eje D-21mm	3.0A
57SHD4913-21B	2.5N.m	1.8°	83mm	Eje D-21mm	3.0A
57SHD4934-20B	3.0N.m	1.8°	100mm	Eje D-20mm	3.0A

Opciones de personalización

Si nuestro motor estándar no satisface sus necesidades, podemos personalizar el motor según sus requisitos. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables con requisitos especiales, conectores, etc.

Encoder

Freno

Reductor

Eje

Haga clic en el botón de abajo para indicarnos sus requisitos y obtener un presupuesto personalizado.

Obtener presupuesto
