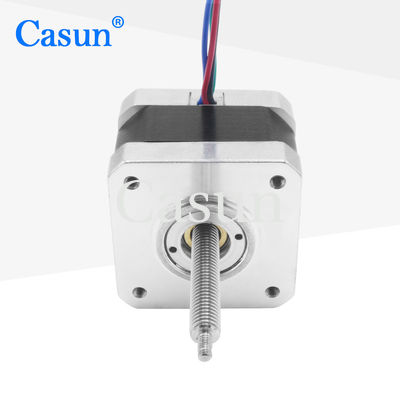

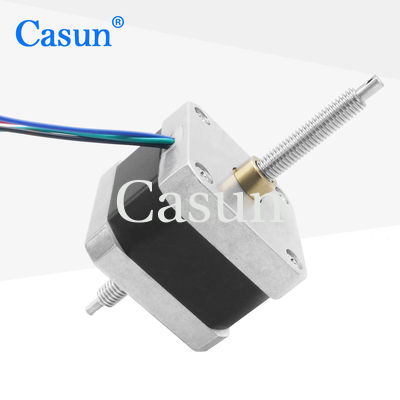

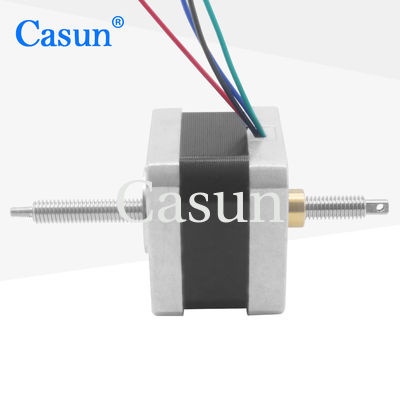

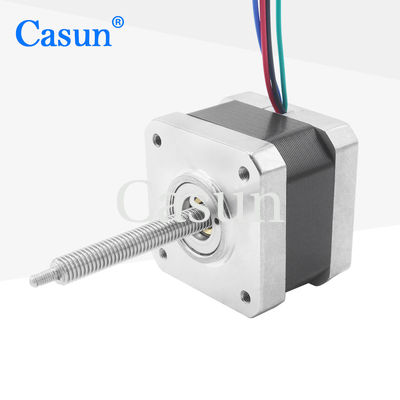

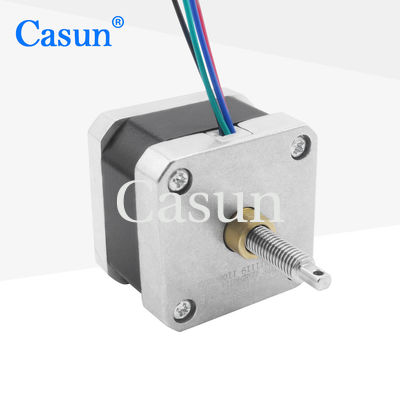

Motor paso a paso no cautivo NEMA 17 1.8 Grado 1.5A 0.26N.M Para automatización de impresoras 3D
Con una alta resolución, puede lograr ángulos de paso pequeños y lograr un control de posición preciso.
Los motores paso a paso NEMA 17 se utilizan ampliamente en varios campos de aplicación.
Características:
-
Especialista profesional en soluciones de tren de transmisión
-
Podemos suministrar "numerosas certificaciones internacionales" para equipos de alta tecnología y de la industria electrónica.
-
Cada modelo de motor paso a paso está diseñado para adaptarse a diferentes escenarios
-
Nuestros ingenieros se pondrán en contacto en 48 horas para proporcionar la mejor solución
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
Cuadrados
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
1.2Amp
|
|
Torque de retención
|
260 mN.m.
|
|
Resistencia
|
2.5 ohm
|
|
Inductividad
|
3.3 mH
|
|
Inercia del rotor
|
38 g-cm2
|
|
Peso del motor
|
0.2 kg
|
|
Parafusos de plomo
|
-
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Juego radial del eje:0.02 Máximo (450 g de carga)
Juego axial del eje:0.08 Máximo (450 g de carga)
Fuerza radial máxima: 28 N (20 mm desde la brida)
Fuerza axial máxima):10N
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
| Duración del cuerpo |
Diámetro del tornillo |
El tono |
Duración del tornillo |
20 mm
Cuadrados
40 mm
48 mm
60 mm
|
5 |
2 |
20 a 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
