Motor de pasos del lazo cercano
Created with Pixso.

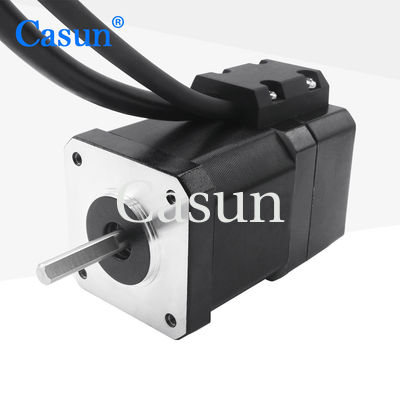

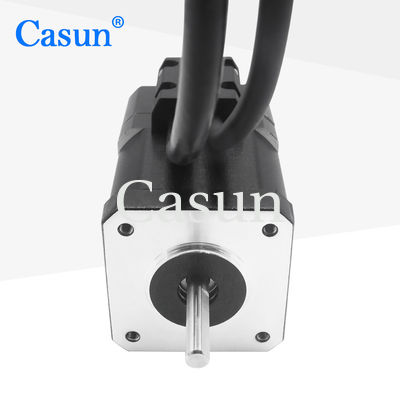

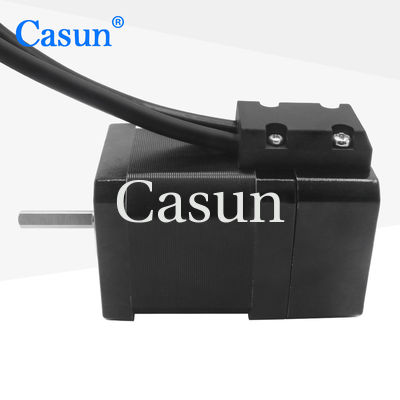

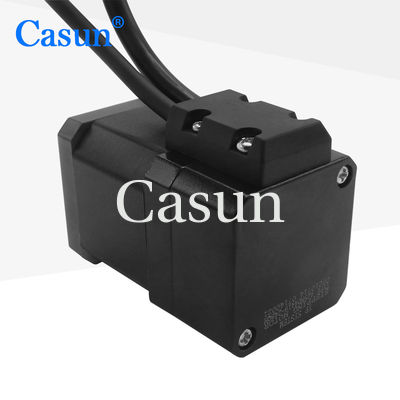

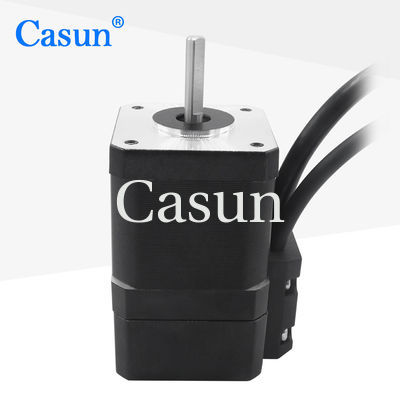

42X42X48mm 1.8 grado 2 fase Nema 11 motor paso a paso con codificador 0.54N.M para robot

42X42X48mm 1.8 grado 2 fase Nema 11 motor paso a paso con codificador 0.54N.M para robot

Nombre De La Marca: Casun
Número De Modelo: 42SHD4419-24BQH
Cantidad Total: 1pc
Precio: $3.14-$5
Condiciones De Pago: D/A, T/T, L/C, D/P
Capacidad De Suministro: 40000+PCS+Month
Información detallada
Lugar de origen:
China
Certificación:
CE,ROHS,ISO
Ángel del paso:
1.8°
Llevar a cabo el esfuerzo de torsión:
los 540mN.m
Actual:
1.68A
Longitud del motor:
48m m
Eje:
Longitud plana del eje que muele 24m m
Customized:
The motor can be designed &manufactured with customized request.
Detalles de empaquetado:
Cartón: los 36x29x14cm
Resaltar:

1.8 grado Nema 11 motor paso a paso

,

Motor paso a paso Nema 11 con codificador

Descripción de producto

42X42X48mm 1.8 grado 2 fase Nema 11 motor paso a paso con codificador 0.54N.M para robot

El motor de circuito cerrado logra un movimiento suave ajustando la corriente y la velocidad del motor, reduciendo las vibraciones y el ruido.

Ventajas de alta precisión, alta capacidad de respuesta, alta fiabilidad y movimiento suave.



Características:

  • La industria de alta tecnología y los equipos de la industria electrónica deben poseer "múltiples certificaciones internacionales".

  • Nuestros ingenieros se pondrán en contacto con usted en 48 horas para ofrecer la solución óptima.

  • Disponible en versiones de eje simple o doble

  • Tenemos experiencia en soluciones de tren de transmisión

  • ¡Se buscan traficantes!





Especificaciones del motor



Es el ángel de la pareja.

1.8 °

Tamaño del marco

Cuadrados

Número de fases

Fase 2

Corriente nominal

1.68 A

Torque de retención

540 mN.m

Resistencia

1.65 ohmios

Inductividad

2.8 mH

Inercia del rotor

82 g-cm2

Peso del motor

0.5 kg

Número de pistas

4

Clase de aislamiento

Clase B

Apariencia

42X42X48mm 1.8 grado 2 fase Nema 11 motor paso a paso con codificador 0.54N.M para robot 0

Las dimensiones

42X42X48mm 1.8 grado 2 fase Nema 11 motor paso a paso con codificador 0.54N.M para robot 1


Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.







Curvas de par













Submodelos

Modelo Torque de retención Ángulo de paso Duración del motor Tipo de eje Corriente nominal
42SHD4950 0.13 N.m. 1.8° 20 mm D Eje 20 mm 1.0A
42SHD4003 0.26N.m. 1.8° 34 mm D Eje 20 mm 0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos 0.45 N.m. 1.8° 40 mm D Eje 20 mm 1.68A
42SHD4425 0.59 N.m. 1.8° 48 mm D Eje 24 mm 2.0A
42SHD4813 0.8 N.m. 1.8° 60 mm D Eje 24 mm 2.1A





Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades


El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:

El codificador

Freno

Caja de cambios

El eje

42X42X48mm 1.8 grado 2 fase Nema 11 motor paso a paso con codificador 0.54N.M para robot 2 42X42X48mm 1.8 grado 2 fase Nema 11 motor paso a paso con codificador 0.54N.M para robot 3 42X42X48mm 1.8 grado 2 fase Nema 11 motor paso a paso con codificador 0.54N.M para robot 4 42X42X48mm 1.8 grado 2 fase Nema 11 motor paso a paso con codificador 0.54N.M para robot 5



Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
