Motor de pasos del lazo cercano
Created with Pixso.

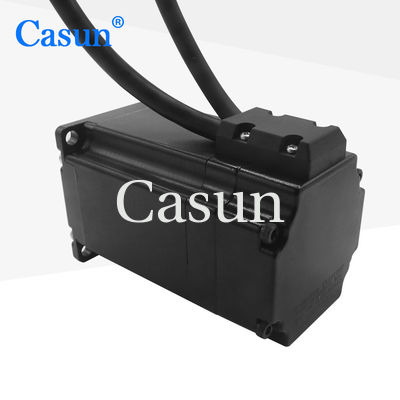

Motor paso a paso de bucle cerrado híbrido 2N.M NEMA 23 con codificador para máquinas de impresión

Motor paso a paso de bucle cerrado híbrido 2N.M NEMA 23 con codificador para máquinas de impresión

Nombre De La Marca: Casun
Número De Modelo: 57SHD4840-30BQH
Cantidad Total: 1pc
Precio: $3.14-$5
Condiciones De Pago: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Información detallada
Lugar de origen:
CHINA
Certificación:
CE,ROHS,ISO
Ángel del paso:
1.8°
Llevar a cabo el esfuerzo de torsión:
los 2.0N.m
Actual:
5.0A
Longitud del motor:
76m m
Eje:
Longitud plana del eje que muele 30m m
Customized:
The motor can be designed &manufactured with customized request.
Customized:
The motor can be designed &manufactured with customized request.
Detalles de empaquetado:
Cartón: los 36x29x14cm
Resaltar:

Motor híbrido paso a paso de bucle cerrado

,

Motor híbrido paso a paso NEMA 23

,

Motor paso a paso Nema 23 con codificador

Descripción de producto

Motor paso a paso de bucle cerrado híbrido 2N.M NEMA 23 con codificador para máquinas de impresión

Al adoptar la tecnología de control de circuito cerrado, siempre se puede mantener un control preciso de la posición bajo movimientos de alta velocidad y cargas complejas.

Equipos de semiconductores, equipos de automatización LED, máquinas de impresión, máquinas de embalaje, etc.



Características:

  • Alto par y alta precisión

  • Nuestros productos ofrecen alto par y precisión

  • Nuestros ingenieros se pondrán en contacto en 48 horas para ofrecer la solución óptima

  • Cada modelo de nuestro motor paso a paso es adecuado para diversas aplicaciones

  • Aceptar la fabricación por contrato





Especificaciones del motor



Es el ángel de la pareja.

1.8 °

Tamaño del marco

de una longitud igual o superior a 75 mm

Número de fases

Fase 2

Corriente nominal

5.0 A

Torque de retención

2.0 N.m

Resistencia

0.48 ohmios

Inductividad

1.6 mH

Inercia del rotor

460 g-cm2

Peso del motor

1.2 kg

Número de pistas

4

Conexión

Bipolaridad

Apariencia

Motor paso a paso de bucle cerrado híbrido 2N.M NEMA 23 con codificador para máquinas de impresión 0

Las dimensiones

Motor paso a paso de bucle cerrado híbrido 2N.M NEMA 23 con codificador para máquinas de impresión 1


Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.







Curvas de par













Submodelos



Modelo Torque de retención Ángulo de paso Duración T.Tipo de eje Corriente nominal
Se aplicará el procedimiento siguiente: 0.6 N.m. 1.8° 41 mm D Eje 21 mm 1.0A
Se trata de un sistema de control de las emisiones de gases de escape. 1.1 N.m. 1.8° 54 mm D Eje 21 mm 3.0A
Se trata de un sistema de control de las emisiones de gases de escape. 2.0N.m. 1.8° 76 mm D Eje 21 mm 3.0A
Se trata de un sistema de control de las emisiones de gases de escape. 2.5 N.m. 1.8° 83 mm D Eje 21 mm 3.0A
Se aplicará el procedimiento siguiente: 3.0N.m. 1.8° 100 mm D Eje 20 mm 3.0A



Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades


El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:

El codificador

Freno

Caja de cambios

El eje

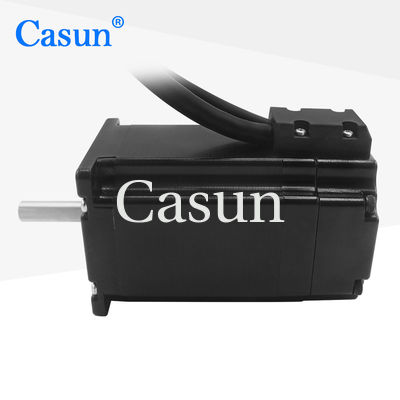

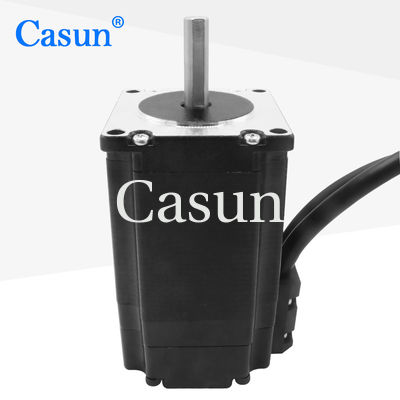

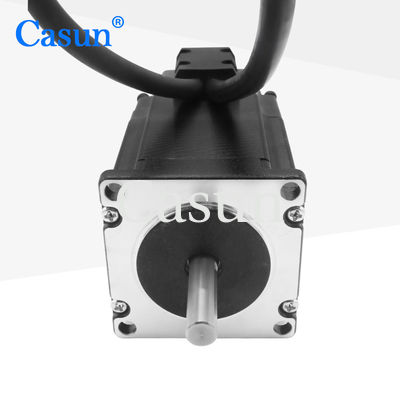

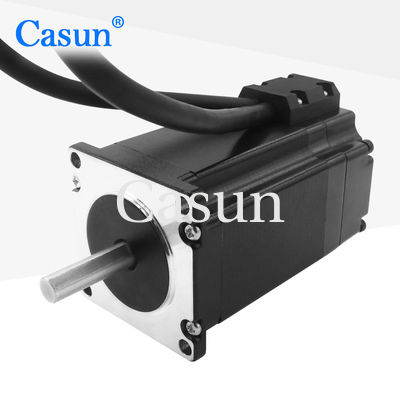

Motor paso a paso de bucle cerrado híbrido 2N.M NEMA 23 con codificador para máquinas de impresión 2 Motor paso a paso de bucle cerrado híbrido 2N.M NEMA 23 con codificador para máquinas de impresión 3 Motor paso a paso de bucle cerrado híbrido 2N.M NEMA 23 con codificador para máquinas de impresión 4 Motor paso a paso de bucle cerrado híbrido 2N.M NEMA 23 con codificador para máquinas de impresión 5



Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
