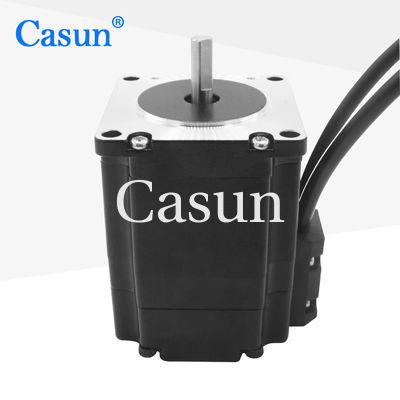

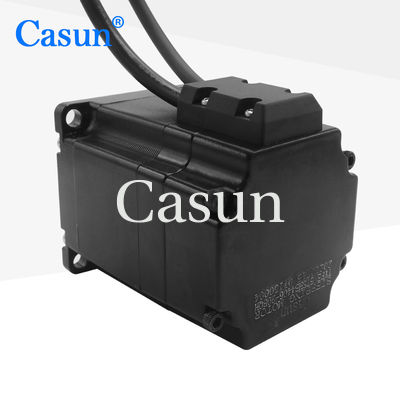

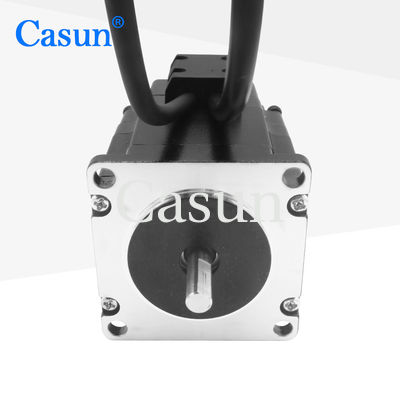

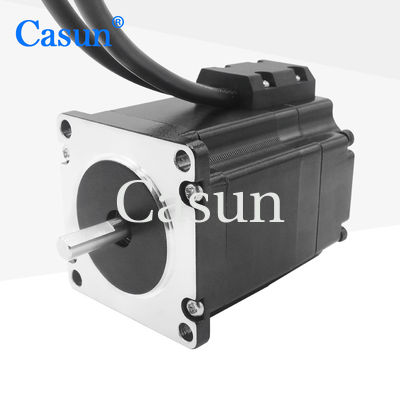

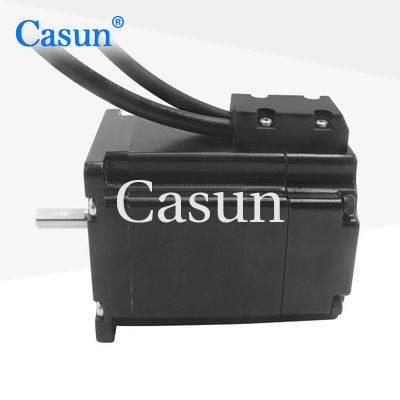

Nema 23 0,9 grado motor paso a paso 1.2N.M 57 * 57 * 54mm con codificador para la automatización industrial
Al adoptar la tecnología de control de circuito cerrado, siempre se puede mantener un control preciso de la posición bajo movimientos de alta velocidad y cargas complejas.
Equipos de semiconductores, equipos de automatización LED, máquinas de impresión, máquinas de embalaje, etc.
Características:
-
Ofrecemos servicios a medida e invitamos a la fabricación por contrato
-
Nuestros productos ofrecen alto par y precisión
-
¡Estamos buscando traficantes!
-
Cada modelo de nuestro motor paso a paso es adecuado para diversas aplicaciones
-
Aceptar la fabricación por contrato
Especificaciones del motor
Es el ángel de la pareja.
|
0.9 °
|
Tamaño del marco
|
de una anchura igual o superior a 60 mm
|
Número de fases
|
Fase 2
|
Corriente nominal
|
3.0 A
|
Torque de retención
|
1.2 N.m.
|
Resistencia
|
0.9 ohmios
|
Inductividad
|
4.5 mH
|
Inercia del rotor
|
260 g-cm2
|
Peso del motor
|
0.8 kg
|
Número de pistas
|
4
|
Conexión
|
Bipolaridad
|
Apariencia
Las dimensiones
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Intervalo de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración |
T.Tipo de eje |
Corriente nominal |
| Se aplicará el procedimiento siguiente: |
0.6 N.m. |
1.8° |
41 mm |
D Eje 21 mm |
1.0A |
| Se trata de un sistema de control de las emisiones de gases de escape. |
1.1 N.m. |
1.8° |
54 mm |
D Eje 21 mm |
3.0A |
| Se trata de un sistema de control de las emisiones de gases de escape. |
2.0N.m. |
1.8° |
76 mm |
D Eje 21 mm |
3.0A |
| Se trata de un sistema de control de las emisiones de gases de escape. |
2.5 N.m. |
1.8° |
83 mm |
D Eje 21 mm |
3.0A |
| Se aplicará el procedimiento siguiente: |
3.0N.m. |
1.8° |
100 mm |
D Eje 20 mm |
3.0A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
El codificador
|
Freno
|
Caja de cambios
|
El eje
|
|
|
|
|
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
