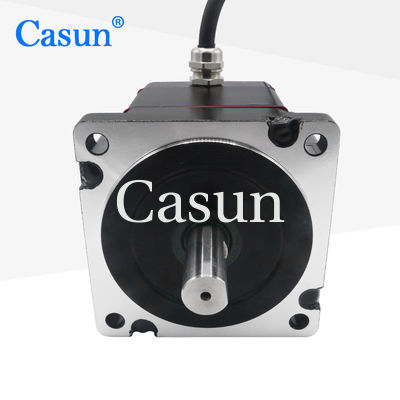

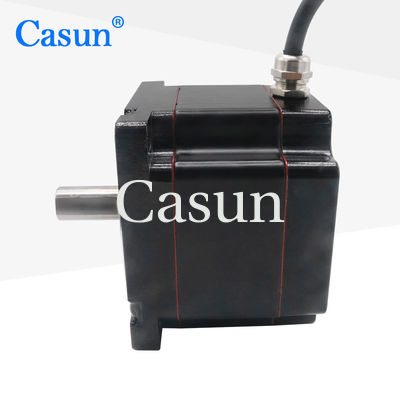

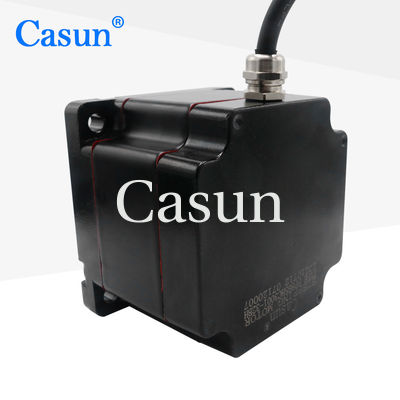

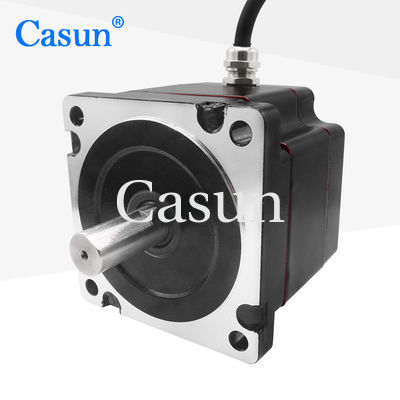

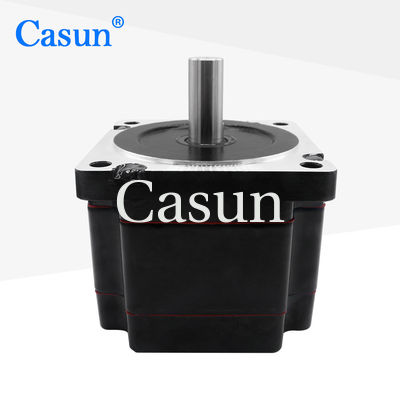

Motor micro paso a paso 3 fase 1.2 grado NEMA 34 2.0N.M 2.5A con CE RoHs
El motor paso a paso NEMA 34 excelente rendimiento en la conducción de cargas altas o aplicaciones con altos requisitos de par.
Robots grandes, líneas de producción automatizadas, máquinas herramientas CNC de cinco ejes.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Proporcionamos servicios personalizados y estamos abiertos a la fabricación por contrato
-
La especialización en la prestación de servicios personalizados es nuestra área de especialización
-
Con 12 años de operaciones en China, hemos servido con éxito a más de 800 clientes
-
Nuestros productos ofrecen un par excepcional y precisión
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.2 °
|
|
Tamaño del marco
|
86 mm
|
|
Número de fases
|
Fase 3
|
|
Corriente nominal
|
2.5A
|
|
Torque de retención
|
2N.m.
|
|
Resistencia
|
3.7 ohm
|
|
Inductividad
|
11 mH
|
|
Inercia del rotor
|
1000 g-cm2
|
|
Peso del motor
|
1.7 kg
|
|
Número de pistas
|
4
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración |
T.Tipo de eje |
Corriente nominal |
| Se aplicará el procedimiento siguiente: |
4.0N.m. |
1.8° |
69 mm |
El eje de la llave 32 mm |
4.0A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas. |
4.5 N.m. |
1.8° |
76 mm |
El eje de la llave 32 mm |
4.0A |
| Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad. |
5.6 N.m. |
1.8° |
98 mm |
El eje de la llave 37 mm |
4.0A |
| Se aplicará el procedimiento siguiente: |
6.8 N.m. |
1.8° |
112 mm |
El eje de la llave 37 mm |
5.0A |
| Se trata de un sistema de control de las emisiones de gases de escape. |
8.0N.m. |
1.8° |
127 mm |
El eje de la llave 37 mm |
5.0A |
| Se aplicará el procedimiento siguiente: |
12.0N.m. |
1.8° |
150 mm |
El eje de la llave 37 mm |
5.5A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
