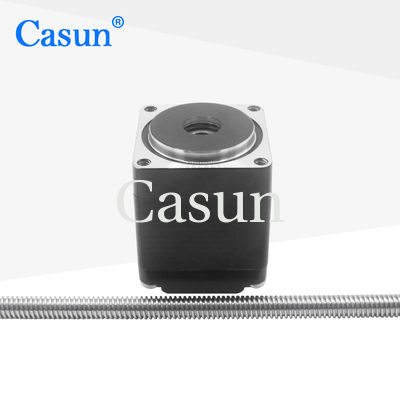

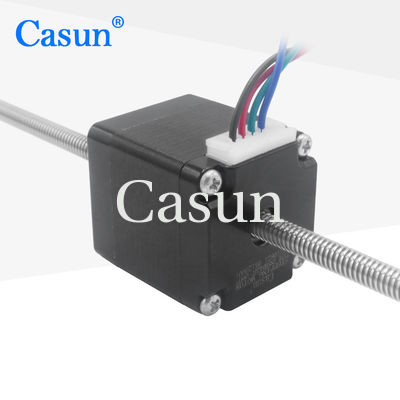

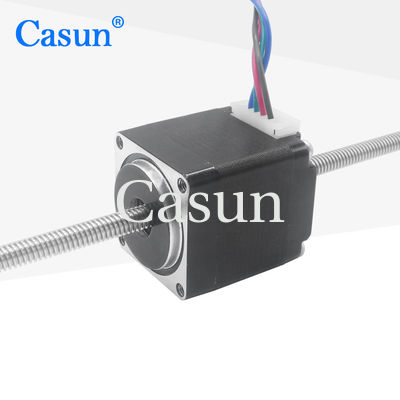

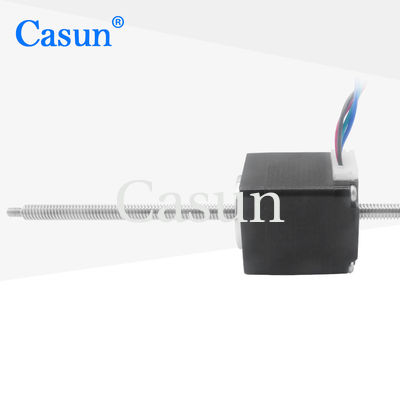

Motor paso a paso con actuador lineal Nema 17 para transporte mecánico
La transmisión mecánica de tornillo puede convertir el movimiento de rotación del motor en movimiento lineal, proporcionando un mayor par de salida.
El motor paso a paso NEMA 17 a través de tornillo puede proporcionar un rendimiento más estable y confiable.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Nuestros ingenieros se pondrán en contacto con usted en 48 horas para ofrecer la solución óptima
-
Aprobación CE y RoHS
-
Proporcionamos servicios personalizados y estamos abiertos a la fabricación por contrato
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
28 mm
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
0.8Amp
|
|
Torque de retención
|
80 mN.m
|
|
Resistencia
|
5.8 ohm
|
|
Inductividad
|
4.1 mH
|
|
Inercia del rotor
|
9 g-cm2
|
|
Peso del motor
|
0.12kg
|
|
Parafusos de plomo
|
Tr5X2
|
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Juego radial del eje:0.02 Máximo (450 g de carga)
Juego axial del eje:0.08 Máximo (450 g de carga)
Fuerza radial máxima: 28 N (20 mm desde la brida)
Fuerza axial máxima):10N
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
| Duración del cuerpo |
Diámetro del tornillo |
El tono |
Duración del tornillo |
20 mm
Cuadrados
40 mm
48 mm
60 mm
|
5 |
2 |
20 a 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
