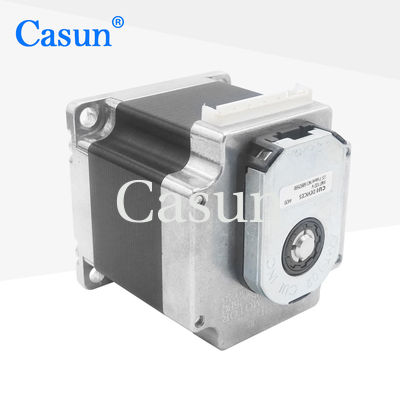

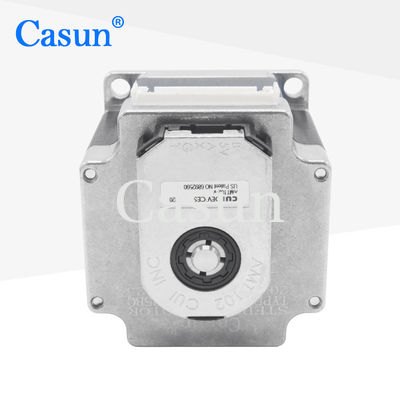

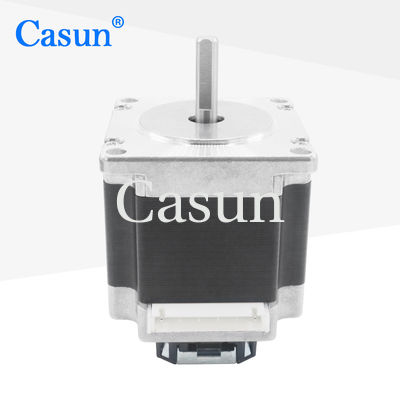

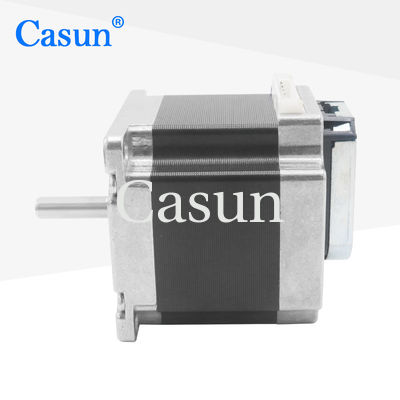

NEMA 23 Motor paso a paso con codificador de fase 4 3.0V 2.5A para 3 axis 4 axis Kit CNC
El motor paso a paso híbrido de 57 mm proporcionando retroalimentación de posición del codificador, la posición del motor paso a paso se puede corregir y calibrar
La retroalimentación en tiempo real del codificador puede permitir que el sistema responda más rápidamente a los comandos de control.
Características:
-
Alto par y alta precisión
-
Nuestros productos ofrecen alto par y precisión
-
Proporcionar "múltiples certificaciones internacionales"
-
Nuestros ingenieros se pondrán en contacto con usted en 48 horas para ofrecer la solución óptima
-
Aceptar la fabricación por contrato
Especificaciones del motor
Es el ángel de la pareja.
|
1.8 °
|
Tamaño del marco
|
de una anchura igual o superior a 60 mm
|
Número de fases
|
Fase 2
|
Corriente nominal
|
2.5 A
|
Torque de retención
|
1.2 N.m.
|
Resistencia
|
1.2 ohmios
|
Inductividad
|
4.2 mH
|
Inercia del rotor
|
260 g-cm2
|
Peso del motor
|
0.6 kg
|
Número de pistas
|
4
|
Conexión
|
Bipolaridad
|
Apariencia
Las dimensiones
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración |
T.Tipo de eje |
Corriente nominal |
| Se aplicará el procedimiento siguiente: |
0.6 N.m. |
1.8° |
41 mm |
D Eje 21 mm |
1.0A |
| Se trata de un sistema de control de las emisiones de gases de escape. |
1.1 N.m. |
1.8° |
54 mm |
D Eje 21 mm |
3.0A |
| Se trata de un sistema de control de las emisiones de gases de escape. |
2.0N.m. |
1.8° |
76 mm |
D Eje 21 mm |
3.0A |
| Se trata de un sistema de control de las emisiones de gases de escape. |
2.5 N.m. |
1.8° |
83 mm |
D Eje 21 mm |
3.0A |
| Se aplicará el procedimiento siguiente: |
3.0N.m. |
1.8° |
100 mm |
D Eje 20 mm |
3.0A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
El codificador
|
Freno
|
Caja de cambios
|
El eje
|
|
|
|
|
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
