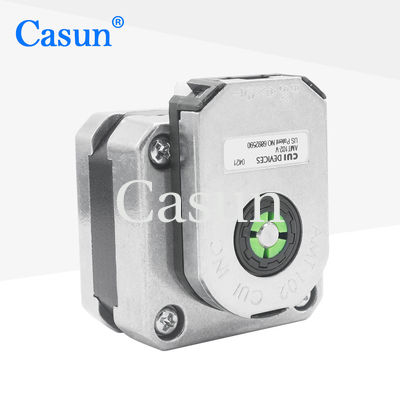

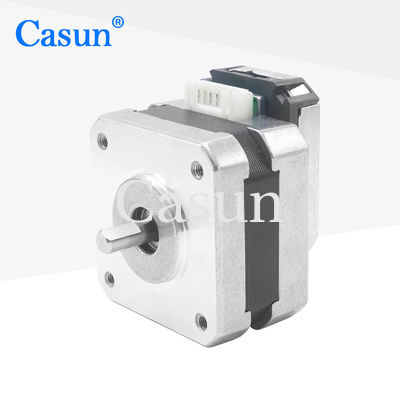

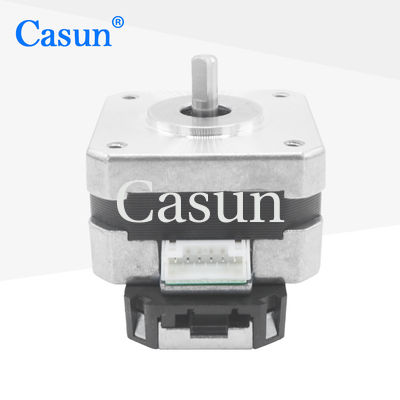

Motor paso a paso de 42 × 42 × 26 mm con codificador 1.5A NEMA 17 para accesorios CNC
La serie de motores de paso híbrido de 42 mm tiene un par de salida relativamente alto y puede mantener una alta velocidad.
Su eje puede soportar cargas altas y es adecuado para diversas aplicaciones como máquinas de impresión, equipos de automatización y robots.
Características:
-
Cada modelo de motor paso a paso tiene uso en una variedad de situaciones.
-
¡Necesitamos distribuidores! !
-
Disponible en versiones de eje simple o doble
-
Alto par y alta precisión
-
Establecido en China desde hace 12 años y ha servido a más de 800 clientes
Especificaciones del motor
Es el ángel de la pareja.
|
1.8 °
|
Tamaño del marco
|
Cuadrados
|
Número de fases
|
Fase 2
|
Corriente nominal
|
1.5 A
|
Torque de retención
|
200 mN.m
|
Resistencia
|
1.8 ohmios
|
Inductividad
|
2.4 mH
|
Inercia del rotor
|
38 g-cm2
|
Peso del motor
|
0.2 kg
|
Número de pistas
|
4
|
Conexión
|
Bipolaridad
|

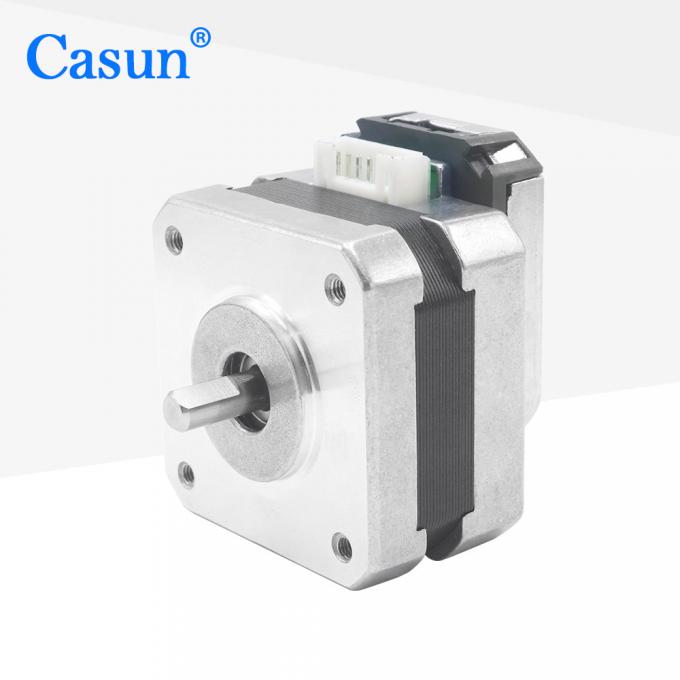

Apariencia

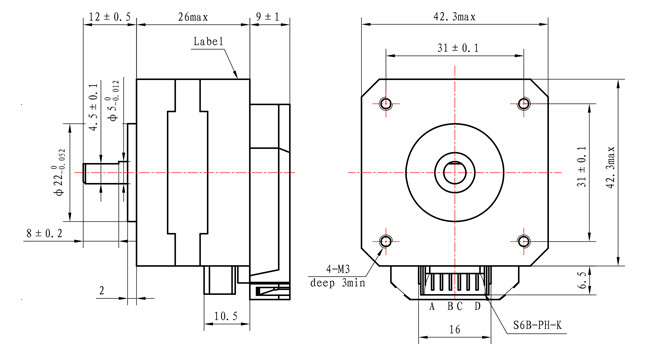

Las dimensiones
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye, entre otros, ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
El codificador
|
Freno
|
Caja de cambios
|
El eje
|
|
|
|
|
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
