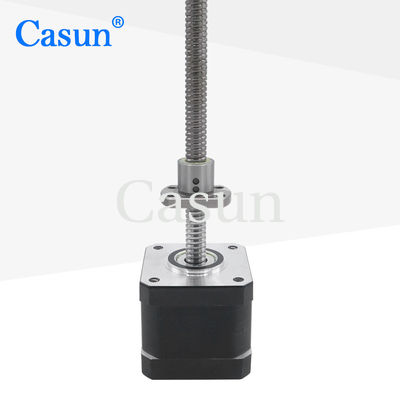

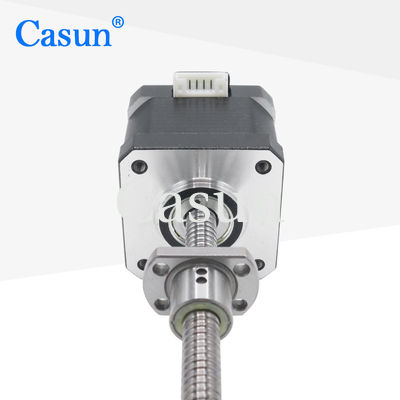

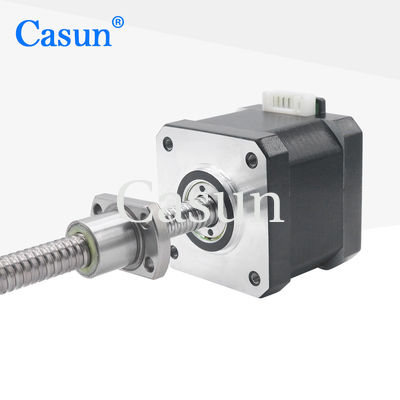

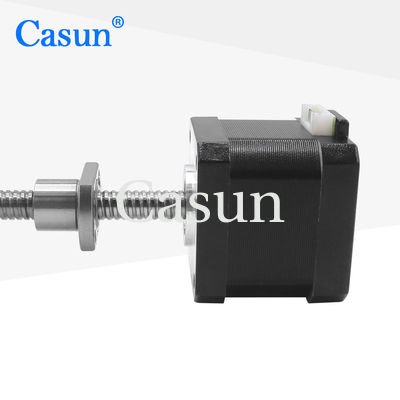

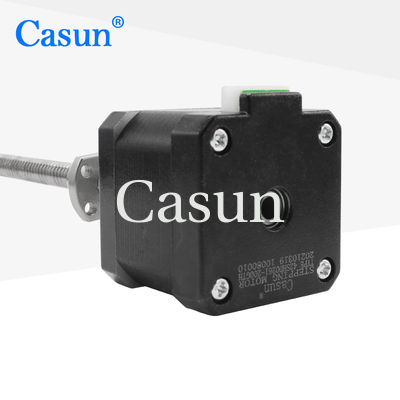

Motor de pasos del tornillo de posicionamiento

CE ISO de la nema 17 Tr8*2 los 450mN.M Two Phase del motor de pasos del tornillo de la bola

CE ISO de la nema 17 Tr8*2 los 450mN.M Two Phase del motor de pasos del tornillo de la bola

Nombre De La Marca:	Casun
Número De Modelo:	42SHD0261-200GTH
Cantidad Total:	1 pieza
Precio:	$12-$12.8
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Cuerpo:

40mm

Actual:

1,68 amperios

Torque de retención:

los 450mN.m

Eje:

Eje de husillo de bolas de 200 mm de longitud

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Resaltar:

Nema 17 del motor de pasos del tornillo de la bola

Nema bifásica 17 del motor de pasos

Descripción de producto

Motor paso a paso de tornillo con bola NEMA 17 Tr8*2 450mN.m Dos fases con CE ISO

El mecanismo de transmisión NEMA 17 con tornillo de bola tiene una excelente resistencia al desgaste y durabilidad, y puede mantener un buen rendimiento bajo una operación de alta carga a largo plazo.

Máquina de corte por láser de fibra, trazador planar, pequeña máquina herramienta CNC

Características:

Las versiones bipolares o unipolares están disponibles
La especialización en servicios a medida es nuestra especialidad
Disponible en versiones de eje simple o doble
Habiendo operado en China durante 12 años, hemos servido a más de 800 clientes
Su compra está respaldada por una garantía de diez años, asegurando su confianza

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	Cuadrados
Número de fases	Fase 2
Corriente nominal	1.68 Amperios
Torque de retención	450 mN.m
Resistencia	1.95 ohmios
Inductividad	4.4 mH
Inercia del rotor	57 g-cm2
Peso del motor	0.3 kg
Parafusos de plomo	Tr8X2
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Juego radial del eje:0.02 Máximo (450 g de carga)

Juego axial del eje:0.08 Máximo (450 g de carga)

Fuerza radial máxima: 28 N (20 mm desde la brida)

Fuerza axial máxima):10N

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Duración del cuerpo	Diámetro del tornillo	El tono	Duración del tornillo
20 mm Cuadrados 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

CE ISO de la nema 17 Tr8*2 los 450mN.M Two Phase del motor de pasos del tornillo de la bola 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
