Máquina del CNC del motor de pasos el 12N.M For del lazo abierto de AXIS del equipo 4 del CNC de la nema 34 86x86m m

Máquina del CNC del motor de pasos el 12N.M For del lazo abierto de AXIS del equipo 4 del CNC de la nema 34 86x86m m

Nombre De La Marca:	Casun
Número De Modelo:	86SHD4505-37B
Cantidad Total:	1 pieza
Precio:	$99.8-$323
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

el 12000mN.m

Actual:

Duración del motor:

149m m

Eje:

longitud de 37m m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Motor de pasos del lazo abierto de 4 AXIS

Motor del 12N.M Open Loop Stepper

Descripción de producto

Kit CNC Nema 34 86x86mm 4 Ejes Bucle Abierto Motor Paso 12N.M Para Máquina CNC

Kit CNC NEMA 34 con motores paso a paso de bucle abierto de 4 ejes y 12N.m de torque, diseñado específicamente para máquinas CNC. Este kit completo incluye 4 motores, 4 drivers, 4 fuentes de alimentación y 1 controlador Mach3.

Componentes del Kit

Motores Paso a Paso NEMA34: Motores de alto torque para un control preciso de los ejes de la máquina CNC

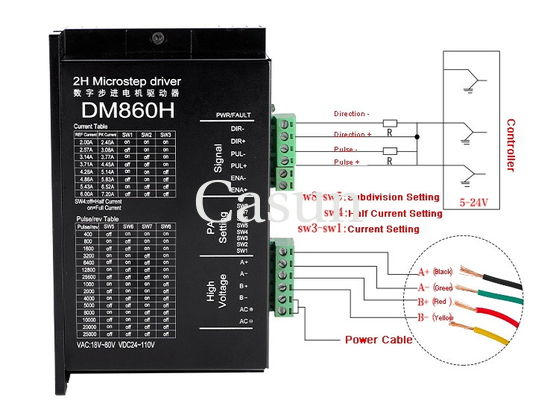

Drivers de Motor: Controladores electrónicos que gestionan la operación del motor paso a paso
Fuente de Alimentación: Proporciona la energía eléctrica necesaria para motores y drivers
Controlador CNC: Interpreta comandos G-code y controla el movimiento de la máquina
Cableado y Conectores: Arnés completo para la integración del sistema
Soportes de Montaje: Hardware para la instalación segura de componentes

Características Principales

Alto torque y rendimiento de precisión
Ideal para equipos de alta tecnología e industria electrónica
Disponible en configuraciones de eje simple o doble
12 años de experiencia en fabricación sirviendo a más de 800 clientes
Capacidades profesionales de investigación y desarrollo

Apariencia

Dimensiones

Especificaciones del Motor

Ángulo de Paso	1.8°
Tamaño del Marco	86mm
Número de Fase	2 Fases
Corriente Nominal	5 A
Torque de Retención	12N.m
Resistencia	1.1 ohm
Inductancia	7.5 mH
Inercia del Rotor	3600 g-cm²
Peso del Motor	5.5 kg
Número de Cables	4
Conexión	Bipolar

Especificaciones de Operación

Ángulo de Paso: 1.8°
Temperatura Máxima: 80°C
Temperatura Ambiente: -20°C a 50°C
Temperatura de Almacenamiento: -20°C a 100°C
Rango de Humedad: 85% o menos, sin condensación
Aislamiento del Cable Magnético: Clase B 130°C
Resistencia de Aislamiento: 100M Ohm a 500 VDC
Rigidez Dieléctrica: 500 VDC durante 1 minuto

Curvas de Torque

Modelos Disponibles

Modelo	Torque de Retención (mN.m)	Corriente Nominal (A)	Resistencia por fase (Ω)	Inductancia por fase (mH)	Torque de Detención (mN.m)	Inercia del rotor (g.cm²)	Cable (No.)	Longitud del motor (mm)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	-

Opciones de Personalización

Si nuestro motor estándar no satisface sus necesidades, podemos personalizar el motor según sus requisitos. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables con requisitos especiales, conectores, etc.

Encoder

Freno

Reductor

Eje

Obtener presupuesto

Por favor, haga clic en el botón "Obtener presupuesto" de arriba para indicarnos sus requisitos.
