Lugar de origen | China |
Nombre de la marca | Casun |
Certificación | CE,ROHS,ISO |
Número de modelo | 28SHD4351-01TL |

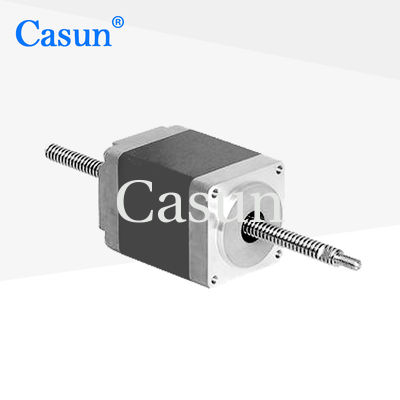

Casun nema8 motor paso a paso híbrido no cautivo tr3.5 * 4 (P1) motor paso a paso de tornillo de avance externo
El motor paso a paso Nema 8 es un motor paso a paso de tamaño pequeño que se usa comúnmente en aplicaciones que requieren un control de movimiento preciso en un espacio compacto.Por lo general, tiene un tamaño de brida de 20 mm x 20 mm y un par de torsión bajo, lo que lo hace adecuado para aplicaciones que requieren baja potencia y alta precisión.
El motor paso a paso Nema 8 se puede utilizar para proporcionar un movimiento lineal preciso, lo que lo hace ideal para aplicaciones como actuadores lineales en miniatura, sistemas de posicionamiento de precisión y mini máquinas CNC.El tornillo de avance es un tipo de varilla roscada que está diseñada para convertir el movimiento giratorio en movimiento lineal y, cuando se combina con un motor paso a paso, puede proporcionar un movimiento lineal preciso y repetible.
Características:
Paso ángel
|
1.8 ° |
Tamaño de marco
|
20mm |
Número de fase
|
2 fases |
Corriente nominal
|
0,5 amperios |
Par de retención
|
14mN.m |
Resistencia
|
-ohm |
Inductancia
|
-mH |
Inercia del rotor
|
-g-cm² |
Peso del motor
|
0,06 kg |
Tornillo de plomo
|
Tr3.5X4 |
Conexión
|
Bipolar |
Ángulo de paso: 1,8°
Temperatura máxima: 80°C máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20: °C a 100 °C
Rango de humedad (%): 85 % o menos, sin condensación
Aislamiento de alambre magnético: Clase B 130 grados C
Resistencia de aislamiento: 100M Ohm a 500 VDC
Rigidez dieléctrica: 500 VDC durante 1 min.
Juego radial del eje: 0,02 máx.(carga de 450 g)
Juego axial del eje: 0,08 máx.(carga de 450 g)
máx.fuerza radial: 28N (20 mm desde la brida)
máx.fuerza axial): 10N
Modelo | Par de retención | Ángulo de paso | Longitud del motor | Tipo de eje | Corriente nominal |
42SHD4950 | 0,13 Nm | 1,8° | 20 mm | Eje D-20mm | 1.0A |
42SHD4003 | 0,26 Nm | 1,8° | 34 mm | Eje D-20mm | 0.4A |
42SHD0261 | 0,45 Nm | 1,8° | 40 mm | Eje D-20mm | 1.68A |
42SHD4425 | 0.59Nm | 1,8° | 48 mm | Eje D-24mm | 2.0A |
42SHD4813 | 0.8Nm | 1,8° | 60 mm | Eje D-24mm | 2.1A |
Longitud corporal | Diámetro del tornillo | Paso | Longitud del tornillo | ||
20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20-1000mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
Descargar
Si nuestras opciones de motor estándar no cumplen con sus requisitos específicos, podemos ofrecerle soluciones personalizadas para satisfacer sus necesidades.Nuestras opciones de personalización incluyen, pero no se limitan a:
- Ejes especiales: Podemos personalizar el diámetro, la longitud, la forma y el material del eje para satisfacer sus necesidades.
- Parámetros de bobinado: podemos personalizar los parámetros de bobinado, como la cantidad de polos, el calibre del cable y el patrón de bobinado para cumplir con sus requisitos específicos.
- Dimensiones de instalación: podemos modificar las dimensiones de instalación del motor para adaptarlo a las limitaciones de espacio de su aplicación.
- Cables conductores con requisitos especiales: podemos personalizar la longitud, el tipo y la cantidad de cables conductores para satisfacer sus necesidades específicas.
- Conectores: podemos agregar o modificar los conectores en el motor para que coincidan con los requisitos de su aplicación.
Contamos con un equipo de ingenieros experimentados que pueden trabajar con usted para desarrollar una solución personalizada que satisfaga sus necesidades y requisitos específicos.No dude en contactarnos para discutir sus necesidades de personalización.
