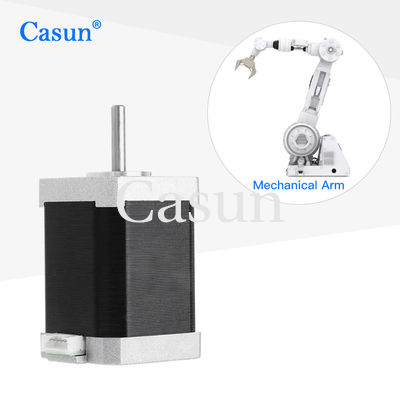

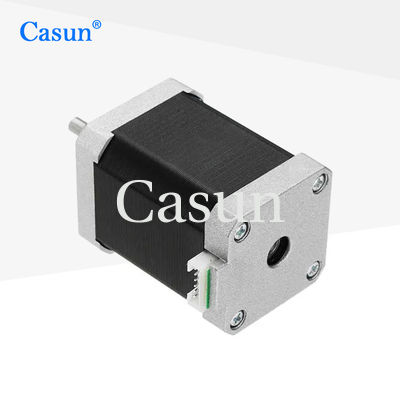

Motor paso a paso NEMA 24 680mN.m 60x60x45 motor híbrido paso a paso para máquinas de automatización
El motor paso a paso híbrido Nema24 60MMX60MM es un tipo de motor paso a paso comúnmente utilizado en varias aplicaciones industriales y de automatización.
Nema24: Nema significa Asociación Nacional de Fabricantes Eléctricos, y el número 24 se refiere al tamaño del motor.y significa que la placa frontal del motor es 2.4 pulgadas (60 mm) cuadrados.
Híbrido: el motor Nema24 60MMX60MM es un motor paso híbrido, lo que significa que combina las características de los motores de imán permanente y los motores de reluctancia variable.alta precisión, y un buen control de velocidad.
Circuito abierto: El motor está diseñado para funcionar en un sistema de circuito abierto, lo que significa que no depende de la retroalimentación de sensores o codificadores para controlar su posición.Esto hace que sea una opción más simple y menos costosa en comparación con los sistemas de circuito cerrado.
Ángulo de paso: El motor Nema24 60MMX60MM tiene un ángulo de paso de 1,8 grados por paso, lo que significa que requiere 200 pasos para completar una rotación completa de 360 grados.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Construcción híbrida del paso a paso
-
Disponible en versiones de eje simple o doble
-
Aprobación CE y RoHS
-
Personalizaciones bajo petición
Especificaciones del motor
|
Es el ángel de la pareja.
|
1.8 °
|
|
Tamaño del marco
|
45 mm
|
|
Número de fases
|
Fase 2
|
|
Corriente nominal
|
0.6Amp
|
|
Torque de retención
|
650 mN.m.
|
|
Resistencia
|
- ¿Qué quieres decir?
|
|
Inductividad
|
-MH
|
|
Inercia del rotor
|
-g-cm2
|
|
Peso del motor
|
0.65kg
|
|
|
|
|
|
|
Especificaciones de funcionamiento
El motor
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
Descargar
Tenemos la capacidad de personalizar las características del motor tales como ejes, parámetros de enrollamiento, dimensiones de instalación, cables de plomo,y los conectores pueden ayudar a asegurar que el motor es un ajuste perfecto para la aplicación del clienteEsto puede conducir a una mayor eficiencia, mayor fiabilidad y reducción del tiempo de inactividad.
Las opciones:
Encoder. Freno. Caja de cambios. Eje.
