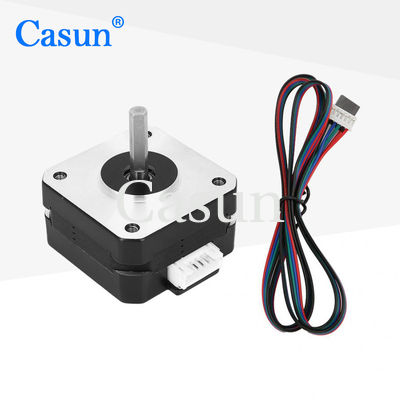

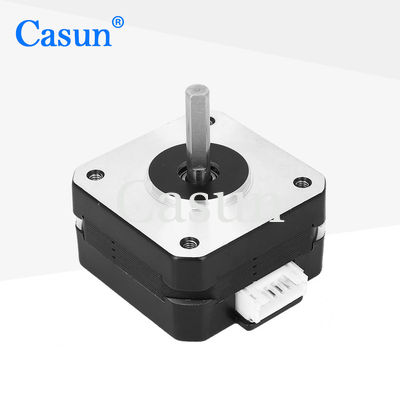

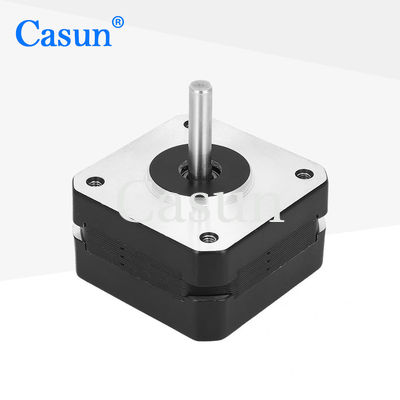

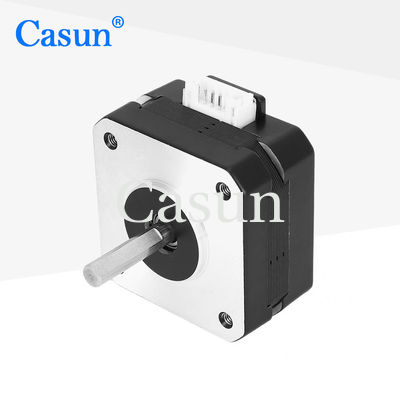

Motori per stadi 0.28A Nema 16 Motor paso a paso Casun 16*16mm Motor paso a paso 120mN.m para luz de escenario
En comparación con otros tipos de motores, el motor de 39 mm produce menos ruido, lo que puede tener un efecto positivo tanto en el medio ambiente como en los usuarios.
En algunas circunstancias de aplicación de bajo nivel de ruido, se emplea ampliamente.
Características:
-
Versiones bipolares o unipolares disponibles
-
Más de 800 clientes han sido atendidos durante sus doce años de operación en China
-
Disponible en versiones de eje simple o doble
-
Garantía de diez años y compra segura
-
Personalizaciones bajo pedido
Especificaciones del motor
Paso ángel
|
1.8 °
|
Tamaño de marco
|
39mm
|
Número de fase
|
2 fases
|
Corriente nominal
|
0,28 A
|
Par de retención
|
120 mN.m
|
Resistencia
|
44 ohmios
|
Inductancia
|
20 mH
|
Inercia del rotor
|
15 g-cm²
|
Peso del motor
|
0,17 kg
|
Número de clientes potenciales
|
4
|
Conexión
|
Bipolar
|
Apariencia
Dimensiones
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80°C máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20: °C a 100 °C
Rango de humedad (%): 85 % o menos, sin condensación
Aislamiento de alambre magnético: Clase B 130 grados C
Resistencia de aislamiento: 100M Ohm a 500 VDC
Rigidez dieléctrica: 500 VDC durante 1 min.
Curvas de par
submodelos
| Modelo |
Par de retención |
Ángulo de paso |
Longitud del motor |
Tipo de eje |
Corriente nominal |
| 39SHD0001-20 |
100mN.m |
1,8° |
20 mm |
Eje redondo
20 mm |
0.48A |
| 39SHD0504-20 |
100mN.m |
1,8° |
22 mm |
Eje redondo
20 mm |
0.4A |
| 39SHD0611-20 |
200mN.m |
1,8° |
25 mm |
Eje redondo
20 mm |
0.4A |
| 39SHD0302-20 |
220mN.m |
1,8° |
34 mm |
Eje redondo
20 mm |
0.4A |
| 39SHD0401-24 |
220mN.m |
1,8° |
38 mm |
Eje redondo
24 mm |
0.4A |
| 39SHD0801-24B |
220mN.m |
1,8° |
48 mm |
Eje D
24 mm |
0.4A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
podemos personalizar el motor de acuerdo a sus necesidades
El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables conductores con requisitos especiales, conectores, etc.
Opciones:
codificador
|
Freno
|
Caja de cambios
|
Eje
|
|
|
|
|
Por favor, haga clic en "Consigue una cotización"botón a continuación para decirnos sus requisitos.
