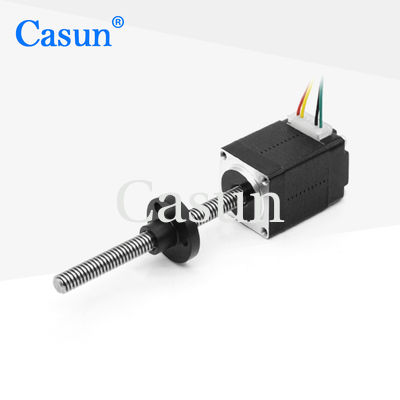

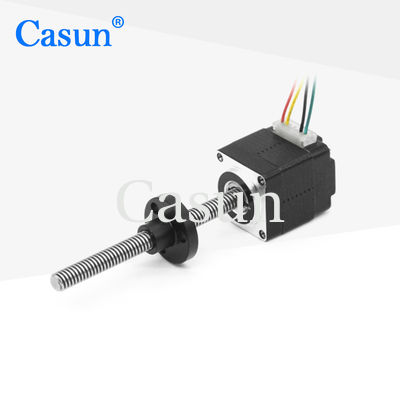

Color negro Tr4x2 del motor de pasos del tornillo de avance híbrido de Casun Nema8

Casun nema8 híbrido motor paso a paso con tornillo de plomo tr4x2 motor paso a paso con tornillo de plomo

El motor paso a paso Nema 8 es un motor paso a paso de pequeño tamaño que se utiliza comúnmente en aplicaciones que requieren un control preciso del movimiento en un espacio compacto.Por lo general, tiene un tamaño de brida de 20 mm x 20 mm y un par nominal bajo, por lo que es adecuado para aplicaciones que requieren poca potencia y alta precisión.

El motor paso a paso Nema 8 se puede utilizar para proporcionar un movimiento lineal preciso, lo que lo hace ideal para aplicaciones como actuadores lineales en miniatura, sistemas de posicionamiento de precisión y mini máquinas CNC.El tornillo de plomo es un tipo de varilla roscada que está diseñada para convertir el movimiento rotativo en movimiento lineal, y cuando se combina con un motor paso a paso, puede proporcionar un movimiento lineal preciso y repetible.

Características:

• Las versiones bipolares o unipolares están disponibles

• Construcción híbrida del paso a paso

• Disponible en versiones de eje simple o doble

• Aprobación CE y RoHS

• Personalizaciones bajo petición

Especificaciones del motor

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Juego radial del eje:0.02 Máximo (450 g de carga)

Juego axial del eje:0.08 Máximo (450 g de carga)

Fuerza radial máxima: 28 N (20 mm desde la brida)

Fuerza axial máxima):10N

Curvas de par

Submodelos

Descargar

Si nuestras opciones de motor estándar no cumplen con sus requisitos específicos, podemos ofrecer soluciones personalizadas para satisfacer sus necesidades.

- Ejes especiales: podemos personalizar el diámetro del eje, la longitud, la forma y el material para satisfacer sus necesidades.

- Parámetros de enrollamiento: podemos personalizar los parámetros de enrollamiento, como el número de postes, el ancho de alambre y el patrón de enrollamiento para satisfacer sus requisitos específicos.

- Dimensiones de instalación: podemos modificar las dimensiones de instalación del motor para adaptarse a las limitaciones de espacio de su aplicación.

- Cables de plomo con requisitos especiales: podemos personalizar la longitud, el tipo y el número de cables de plomo para satisfacer sus necesidades específicas.

- Conectores: podemos añadir o modificar los conectores del motor para que se adapten a los requisitos de su aplicación.

Tenemos un equipo de ingenieros experimentados que pueden trabajar con usted para desarrollar una solución personalizada que satisfaga sus necesidades y requisitos específicos.Siéntase libre de contactarnos para discutir sus necesidades de personalización.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
