Motor de pasos del tornillo de posicionamiento

Motor de pasos híbrido del tornillo prisionero del motor de pasos tr5x2 del tornillo de posicionamiento de Casun nema8 nema11 nme14

Motor de pasos híbrido del tornillo prisionero del motor de pasos tr5x2 del tornillo de posicionamiento de Casun nema8 nema11 nme14

Nombre De La Marca:	Casun
Número De Modelo:	28SHD4303-76NT
Cantidad Total:	1 pieza
Precio:	$9-$18
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Color:

Negro

Actual:

0.24Amp

Torque de retención:

el 13mN.m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Motor paso a paso de tornillo de plomo Nema11

Motor paso a paso de tornillo de plomo Nme14

Descripción de producto

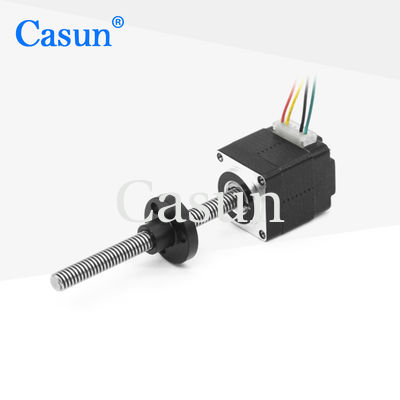

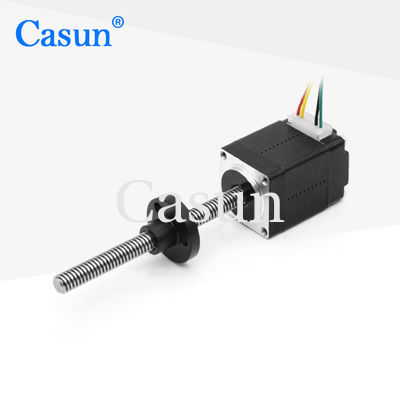

Motor paso a paso híbrido Casun Nema8 Nema11 Nema14 con tornillo cautivo TR5x2

El motor paso a paso Nema 8 con un tamaño de marco de 20 mm x 20 mm y un tornillo lineal cautivo está diseñado para máquinas de belleza y otras aplicaciones de control de movimiento de precisión que requieren movimiento lineal. Este motor cuenta con un tornillo cautivo que se mueve linealmente, proporcionando un posicionamiento preciso y exacto.

Al igual que otros motores de la serie de motores paso a paso híbridos de 20 mm, este motor ofrece un potente par de retención y se puede utilizar con un controlador de micropasos para reducir la vibración y lograr una mayor resolución de pasos. La serie viene en varios tamaños y se puede personalizar para cumplir con requisitos específicos.

Características

Versiones bipolares o unipolares disponibles
Construcción de motor paso a paso híbrido
Disponible en versiones de eje simple o doble
Aprobado por CE y RoHS
Personalizaciones bajo pedido

Dimensiones

Especificaciones del motor

Especificación	Valor
Ángulo de paso	1.8°
Tamaño del marco	20 mm
Número de fase	2 fases
Corriente nominal	0.24A
Par de retención	13mN.m
Peso del motor	0.06kg
Tornillo de avance	TR5x2
Conexión	Bipolar

Especificaciones de operación

Ángulo de paso: 1.8°

Temperatura máxima: 80°C máximo

Temperatura ambiente: -20°C a 50°C

Temperatura de almacenamiento: -20°C a 100°C

Rango de humedad: 85% o menos, sin condensación

Aislamiento del cable magnético: Clase B 130°C

Resistencia de aislamiento: 100M Ohm a 500 VDC

Rigidez dieléctrica: 500 VDC durante 1 minuto

Juego radial del eje: 0.02 máx. (carga de 450 g)

Juego axial del eje: 0.08 máx. (carga de 450 g)

Fuerza radial máx.: 28N (20 mm desde la brida)

Fuerza axial máx.: 10N

Submodelos

Modelo	Par de retención	Ángulo de paso	Longitud del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13N.m	1.8°	20mm	Eje D-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Eje D-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Eje D-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Eje D-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Eje D-24mm	2.1A

Opciones disponibles

Encoder

Freno

Reductor

Eje

Servicios de personalización

Si nuestras opciones de motor estándar no cumplen con sus requisitos específicos, podemos ofrecer soluciones personalizadas para satisfacer sus necesidades. Nuestras opciones de personalización incluyen, entre otras:

Ejes especiales: Diámetro, longitud, forma y material del eje personalizados
Parámetros de bobinado: Número de polos, calibre del cable y patrón de bobinado personalizados
Dimensiones de instalación: Modificadas para adaptarse a las restricciones de espacio de su aplicación
Cables de conexión con requisitos especiales: Longitud, tipo y número personalizados
Conectores: Añadidos o modificados para que coincidan con los requisitos de su aplicación

Nuestro experimentado equipo de ingeniería puede trabajar con usted para desarrollar soluciones personalizadas que cumplan con sus necesidades y requisitos específicos.

Contáctenos para discutir sus requisitos específicos y necesidades de personalización.
