Motor de pasos del tornillo de posicionamiento

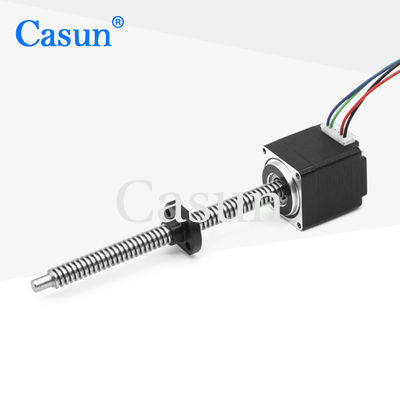

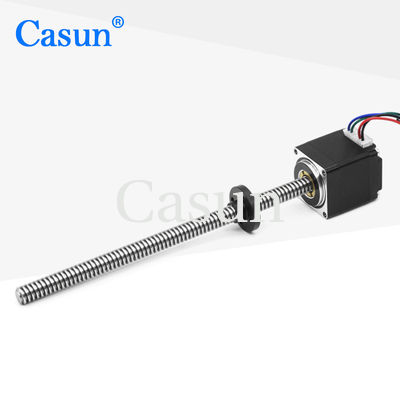

Casun nema11 nme14 motor paso a paso lineal externo TR5X2 motor paso a paso cautivo híbrido para equipos de belleza

Casun nema11 nme14 motor paso a paso lineal externo TR5X2 motor paso a paso cautivo híbrido para equipos de belleza

Nombre De La Marca:	Casun
Número De Modelo:	28SHD4209-76NT
Cantidad Total:	1 pieza
Precio:	$9-$18
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Color:

Negro

Actual:

0.5Amp

Torque de retención:

los 90mN.m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Motor paso a paso lineal externo Nme14

Casun Nema11 Motor de paso lineal

Descripción de producto

Motor Paso Externo Nema11 Nme14 Lineal TR5X2 Híbrido Cautivo para Equipos de Belleza

El motor paso a paso Nema11 con un tamaño de marco de 28 mm x 28 mm y un tornillo lineal cautivo está diseñado para máquinas de belleza y otras aplicaciones de control de movimiento de precisión que requieren movimiento lineal. Este motor cuenta con un tornillo cautivo que se mueve linealmente, proporcionando un posicionamiento preciso y exacto.

Al igual que otros motores de la serie de motores paso a paso híbridos de 28 mm, este motor ofrece un potente par de retención y se puede utilizar con un controlador de micropasos para reducir la vibración y lograr una mayor resolución de pasos. La serie viene en varios tamaños y se puede personalizar para cumplir con requisitos específicos.

Características Clave

Disponibles versiones bipolares o unipolares
Construcción de motor paso a paso híbrido
Disponible en versiones de eje simple o doble
Aprobado por CE y RoHS
Personalizaciones bajo pedido

Dimensiones

Especificaciones del Motor

Ángulo de Paso	1.8°
Tamaño del Marco	28 mm
Número de Fase	2 Fases
Corriente Nominal	0.5Amp
Par de Retención	90mN.m
Resistencia	- ohm
Inductancia	- mH
Inercia del Rotor	- g-cm²
Peso del Motor	0.12kg
Tornillo de Avance	Tr5X2
Conexión	Bipolar

Especificaciones de Operación

Ángulo de Paso	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Almacenamiento	-20°C a 100°C
Rango de Humedad	85% o menos, sin condensación
Aislamiento del Cable del Rotor	Clase B 130 °C
Resistencia de Aislamiento	100M Ohm a 500 VDC
Rigidez Dieléctrica	500 VDC durante 1 min
Juego Radial del Eje	0.02Max. (carga de 450g)
Juego Axial del Eje	0.08Max. (carga de 450g)
Fuerza Radial Máxima	28N (20mm desde la brida)
Fuerza Axial Máxima	10N

Modelos Disponibles

Modelo	Par de Retención	Ángulo de Paso	Longitud del Motor	Tipo de Eje	Corriente Nominal
42SHD4950	0.13N.m	1.8°	20mm	Eje D-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Eje D-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Eje D-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Eje D-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Eje D-24mm	2.1A

Opciones Disponibles

Encoder

Freno

Reductor

Eje

Si nuestras opciones de motor estándar no cumplen con sus requisitos específicos, podemos ofrecer soluciones personalizadas para satisfacer sus necesidades. Nuestras opciones de personalización incluyen, entre otras:

Ejes especiales: Diámetro, longitud, forma y material del eje personalizados
Parámetros de bobinado: Número de polos, calibre del cable y patrón de bobinado personalizados
Dimensiones de instalación: Dimensiones de instalación del motor modificadas
Cables de conexión con requisitos especiales: Longitud, tipo y número personalizados
Conectores: Conectores añadidos o modificados para que coincidan con los requisitos de la aplicación

Nuestro experimentado equipo de ingeniería puede trabajar con usted para desarrollar soluciones personalizadas que cumplan con sus necesidades y requisitos específicos.
