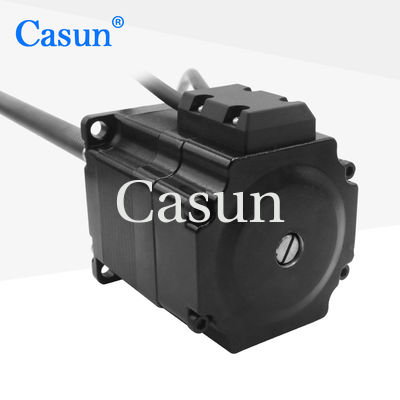

El codificador puede detectar la dirección de movimiento del motor, incluidos los movimientos hacia adelante y hacia atrás, y comunicarse con el sistema de control.

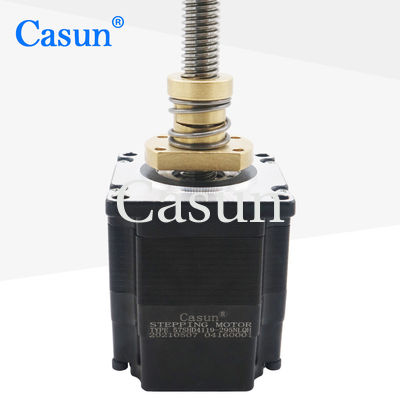

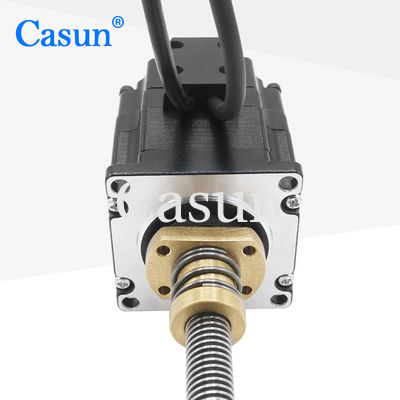

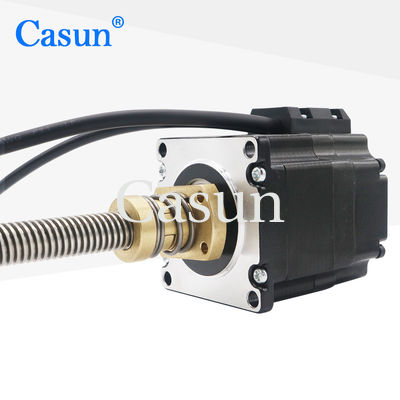

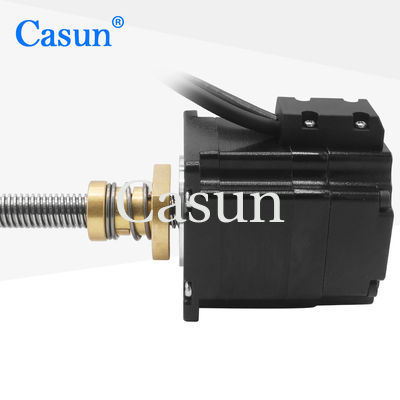

La combinación de tornillos y codificadores lineales hace que el control de posición de los motores NEMA 23 sea más preciso.
Características:
-
Las versiones bipolares o unipolares están disponibles
-
Aceptar la fabricación por contrato
-
Disponible en versiones de eje simple o doble
-
Cada modelo de motor paso a paso es adaptable a varios escenarios
-
Proporcionamos servicios personalizados y bienvenidos a la fabricación por contrato.
Especificaciones del motor
Es el ángel de la pareja.
|
1.8 °
|
Tamaño del marco
|
de una anchura igual o superior a 60 mm
|
Número de fases
|
Fase 2
|
Corriente nominal
|
2.0 A
|
Torque de retención
|
Las medidas de seguridad se aplicarán en el caso de las aeronaves.
|
Resistencia
|
1.7 ohmios
|
Inductividad
|
4.1 mH
|
Inercia del rotor
|
155 g-cm2
|
Peso del motor
|
0.6 kg
|
Número de pistas
|
4
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Juego radial del eje:0.02 Máximo (450 g de carga)
Juego axial del eje:0.08 Máximo (450 g de carga)
Fuerza radial máxima: 28 N (20 mm desde la brida)
Fuerza axial máxima):10N
Submodelos
|
Duración del cuerpo
|
Diámetro del tornillo |
El tono |
Duración del tornillo |
|
41 mm
54 mm
76 mm
83 mm
100 mm
|
8 |
1 |
20 ~ 1000 m |
| 2 |
| 4 |
| 8 |
| 9.53 |
1.5875 |
| 3.175 |
| 25.4 |
| 10 |
2 |
| 4 |
| 10 |
| 20 |
| 12 |
4 |
| 15 |
4 |
| 8 |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Preguntas frecuentes
1¿Quiénes somos?
Estamos basados en Guangdong, China, comenzando desde 2011, vendemos al mercado doméstico ((63.00%), Europa Occidental ((12.00%), América del Norte ((9.00%), Asia Oriental ((8.00%), Europa del Norte ((2.00%), Europa Oriental ((00.00%),Asia sudoriental.00%), Oceanía ((00.00%), Medio Oriente ((00.00%), Europa del Sur ((00.00%), Asia del Sur ((00.00%). Hay un total de alrededor de 51-100 personas en nuestra oficina.
2¿Cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en serie;
Siempre inspección final antes del envío.
3¿Qué puedes comprar de nosotros?
Motor paso a paso, motor BLDC
4¿Por qué comprar de nosotros y no de otros proveedores?
Estamos especializados en la producción y venta de motores paso a paso durante más de 11 años.
5¿Qué servicios podemos ofrecer?
Las condiciones de entrega aceptadas son: FOB, CFR, CIF, EXW, Entrega rápida.
Moneda de pago aceptada:USD,CNY;
Tipo de pago aceptado: T/T,L/C,D/P D/A,,PayPal;
Idioma hablado: Inglés, chino, japonés
Las opciones:
El codificador
|
Freno
|
Caja de cambios
|
El eje
|
|
|
|
|
