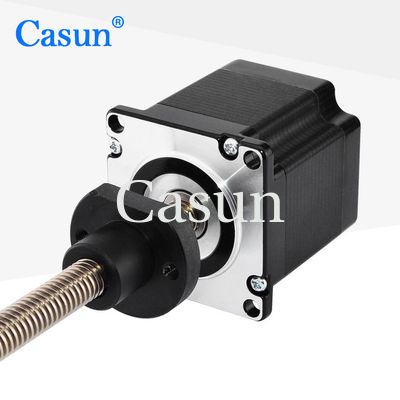

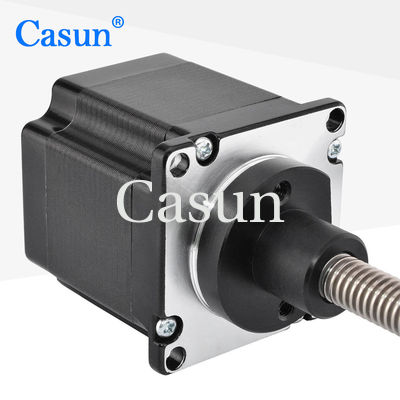

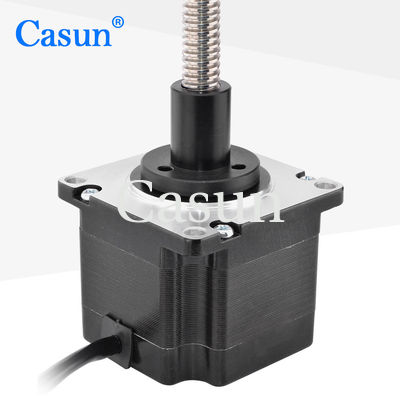

Motor de pasos de pasos externo de la nema 23 2.8Al 1N.M Stepper Motor Captive del motor del tornillo de posicionamiento de Casun
Motor de pasos prisionero 57X57X54m m 2.8Al 1.0N.m de la nema 23 con CE
La serie 57m m híbrida del motor de pasos proporciona el alto esfuerzo de torsión que se sostiene en una gama de tamaños.
Características:
Ángel del paso |
° 1,8 |
Tamaño de Fram |
57 milímetros |
Número de fase |
bifásico |
Corriente clasificada |
2,8 A |
Llevar a cabo el esfuerzo de torsión |
1000 mN.m |
Resistencia |
1,2 ohmios |
Inductancia |
4,2 Mh |
Inercia del rotor |
² 260 g-cm |
Peso del motor |
0,8 kilogramos |
Número de ventajas |
4 |
Conexión |
Bipolar |
Ángulo del paso: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura de almacenamiento -20: °C a 100°C
Gama de humedad (%): el 85% o menos, sin condensación
Aislamiento del alambre del imán: Clase B 130 DEG C
Resistencia de aislamiento: el 100M Ohm en 500 VDC
Fuerza dieléctrica: 500 VDC para 1 minuto
Juego radial del eje: 0.02Max. (450g-load)
Juego axial del eje: 0.08Max. (450g-load)
Fuerza radial máxima: 28N (20m m del reborde)
Fuerza axial máxima): 10N
Longitud corporal
|
Diámetro del tornillo | Echada | Longitud del tornillo |
41m m
54m m
76m m
83m m
100m m |
8 | 1 | 20 ~ el 1000m |
2 | |||
4 | |||
8 | |||
9,53 | 1,5875 | ||
3,175 | |||
25,4 | |||
10 | 2 | ||
4 | |||
10 | |||
20 | |||
12 | 4 | ||
15 | 4 | ||
8 |
Transferencia directa
Si nuestro motor básico no satisface sus requisitos, podemos modificar el motor para requisitos particulares para resolver sus especificaciones.
los ejes únicos, parámetros de enrrollamiento, medidas de la instalación, llevan los alambres con las necesidades únicas, conexiones, y así sucesivamente son ejemplos del contenido modificado para requisitos particulares.
Codificador |
Freno |
Caja de cambios |
Eje |
