Tornillo de posicionamiento no prisionero linear del motor de pasos de la nema 14 Tr6.35 35m m para el equipo de la automatización

Tornillo de posicionamiento no prisionero linear del motor de pasos de la nema 14 Tr6.35 35m m para el equipo de la automatización

Nombre De La Marca:	Casun
Número De Modelo:	P35SHD4150-257T4
Cantidad Total:	1 pieza
Precio:	$9.68-$16
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROSH,ISO

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Resaltar:

Motor de pasos no prisionero de la nema 14

Tornillo de posicionamiento no prisionero del motor de pasos

Descripción de producto

Motor de paso lineal de Casun Nema 14 motor de paso de tornillo de plomo no cautivo 35x35x34mm Tr6.35 35mm para equipos de automatización

Nema 14 Motor paso a paso no cautivo de 34 mm Tr6.35 Torsión de tornillo de plomo de 35 mm Motor paso a paso lineal

La serie de motores de paso híbrido de 35 mm ofrece un potente par de retención en una variedad de tamaños.

Se utilizará con un controlador de micro paso para reducir las vibraciones y lograr una mayor resolución de paso.

Elija una versión de referencia o solicite su propia configuración personalizada.

Características:

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	de una longitud igual o superior a 35 mm
Número de fases	Fase 2
Corriente nominal	1.0A
Torque de retención	Se aplican las siguientes medidas:
Resistencia	3.5 mm
Inductividad	3.6 mH
Inercia del rotor	20 g-cm2
Peso del motor	0.18 kg

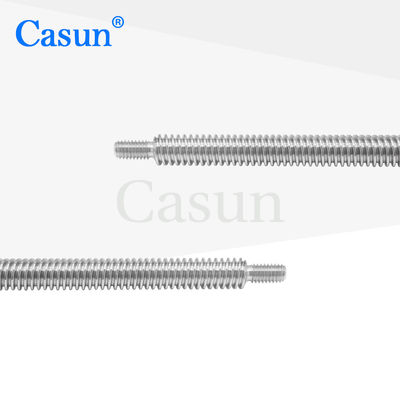

Parafusos de plomo	Tr6.35X2. ¿Qué quieres decir?4384
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Juego radial del eje:0.02 Máximo (450 g de carga)

Juego axial del eje:0.08 Máximo (450 g de carga)

Fuerza radial máxima: 28 N (20 mm desde la brida)

Fuerza axial máxima):10N

Curvas de par

Submodelos

Modelo	Torque de retención	- ¿ Qué?p Ángulo	Duración	Tipo de eje	Corriente nominal
Se aplicarán las disposiciones siguientes:	80 mN.m	1.8°	20 mm	Arco redondo 20 mm	0.4A
Se aplicará el procedimiento siguiente:	100 mN.m.	1.8°	26 mm	Arco redondo 20 mm	0.4A
Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	150 mN.m.	1.8°	34 mm	D Eje 20 mm	0.75A
Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	Las demás:	1.8°	40 mm	D Eje 20 mm	0.5A

Duración del cuerpo	Diámetro del tornillo	El tono	Duración del tornillo
20 mm 26 mm Cuadrados 40 mm 50 mm	5	2	20 a 1000 mm
		4
	5.56	9.7536
	6.35	6.35

	6.5	3

	8	2

	M5	1.6

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Tornillo de posicionamiento no prisionero linear del motor de pasos de la nema 14 Tr6.35 35m m para el equipo de la automatización 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
