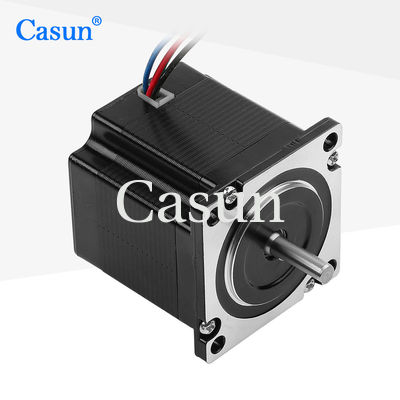

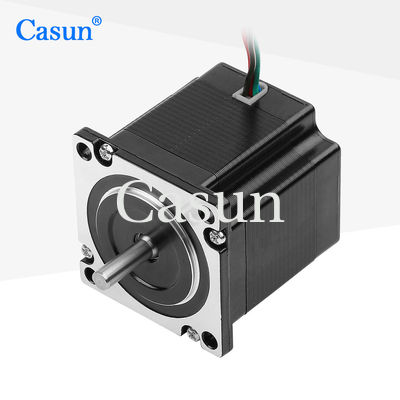

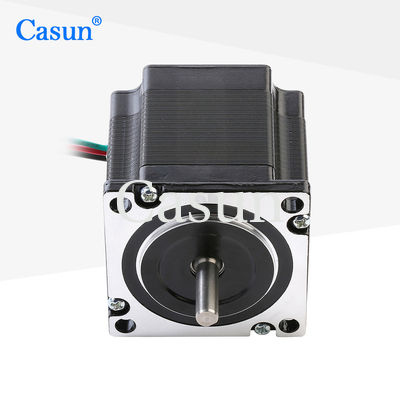

motor de escalonamiento de 575754m m nema 23 2.3V 3.0A de 2 fases para 3 el equipo del CNC de Axsis 4 Axsis

motor de escalonamiento de 575754m m nema 23 2.3V 3.0A de 2 fases para 3 el equipo del CNC de Axsis 4 Axsis

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4425-21B1H
Cantidad Total:	1 pieza
Precio:	$3.14-$5
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

el 1.1N.m

Actual:

3.0A

Duración del motor:

54 mm

Eje:

Longitud plana del eje que muele 21m m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Fase 2.3V del motor de escalonamiento 2

Motor de escalonamiento nema 23 de 2 fases

Descripción de producto

Motor paso a paso de 57x57x54 mm, 2 fases, NEMA 23, 2.3V, 3.0A para kit CNC de 3 y 4 ejes

Descripción general del producto

La serie de motores paso a paso híbridos de 57 mm ofrece un potente par de retención en una variedad de tamaños. Úselo con un controlador de micropasos para reducir la vibración y lograr una mayor resolución de pasos. Elija una versión básica o solicite su propia configuración personalizada.

Alto par y alta precisión
Especialista profesional en soluciones de transmisión
Nuestros ingenieros se pondrán en contacto con usted en un plazo de 48 horas para proporcionarle la mejor solución.
Ofrecemos servicios personalizados y aceptamos la fabricación por contrato.

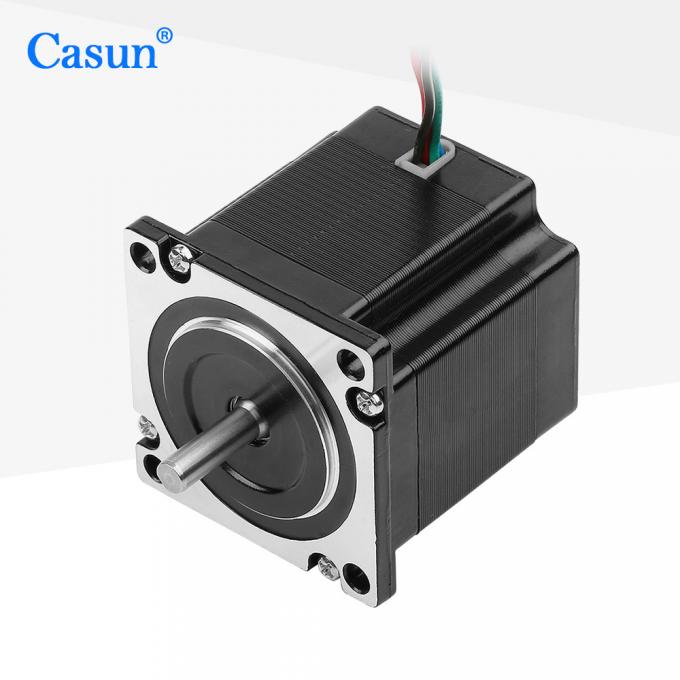

Apariencia

57×57×54mm Stepping Motor appearance view

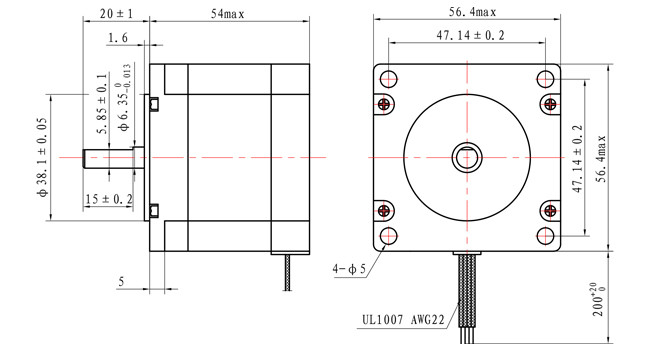

Dimensiones

57×57×54mm Stepping Motor dimensional drawing

Especificaciones del motor

Ángulo de paso	1.8°
Tamaño del marco	57 mm
Número de fase	2 fases
Corriente nominal	3.0 A
Par de retención	1.1 N.m
Resistencia	0.75 ohmios
Inductancia	2.0 mH
Inercia del rotor	260 g·cm²
Peso del motor	0.6 kg
Número de cables	4
Conexión	Bipolar

Especificaciones de funcionamiento

Ángulo de paso: 1.8°

Temperatura máxima: 80°C máximo

Temperatura ambiente: -20°C a 50°C

Temperatura de almacenamiento: -20°C a 100°C

Rango de humedad: 85% o menos, sin condensación

Aislamiento del cable magnético: Clase B 130°C

Resistencia de aislamiento: 100M Ohm a 500 VCC

Rigidez dieléctrica: 500 VCC durante 1 minuto

Modelos disponibles

Modelo	Par de retención	Ángulo de paso	Longitud	Tipo de eje	Corriente nominal
57SHD4013-21B	0.6 N.m	1.8°	41 mm	Eje D - 21 mm	1.0 A
57SHD4415-21B	1.1 N.m	1.8°	54 mm	Eje D - 21 mm	3.0 A
57SHD4816-21B	2.0 N.m	1.8°	76 mm	Eje D - 21 mm	3.0 A
57SHD4913-21B	2.5 N.m	1.8°	83 mm	Eje D - 21 mm	3.0 A
57SHD4934-20B	3.0 N.m	1.8°	100 mm	Eje D - 20 mm	3.0 A

Opciones de personalización

Si nuestro motor estándar no satisface sus necesidades, podemos personalizar el motor según sus requisitos. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables con requisitos especiales, conectores, etc.

Encoder

Freno

Reductor

Eje

Haga clic en el botón "Obtener presupuesto" a continuación para indicarnos sus requisitos.

Obtener presupuesto
