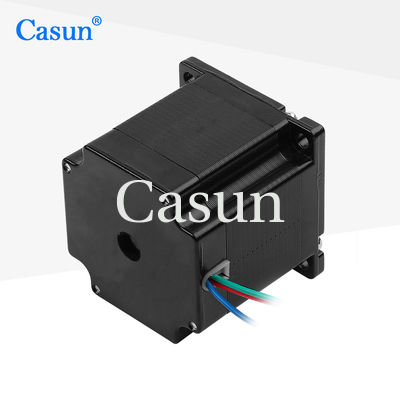

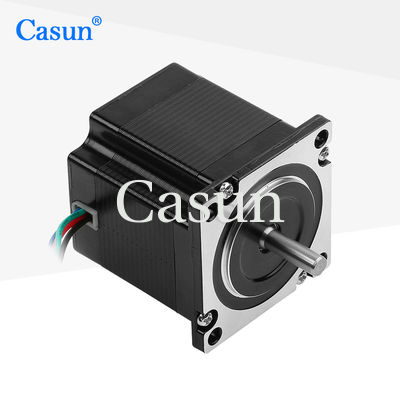

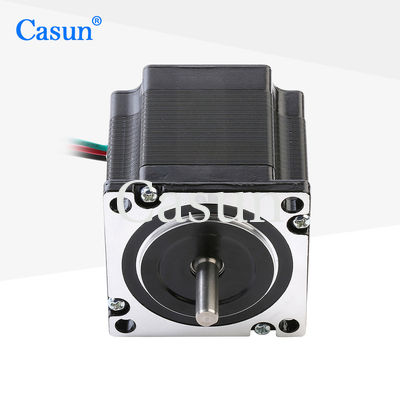

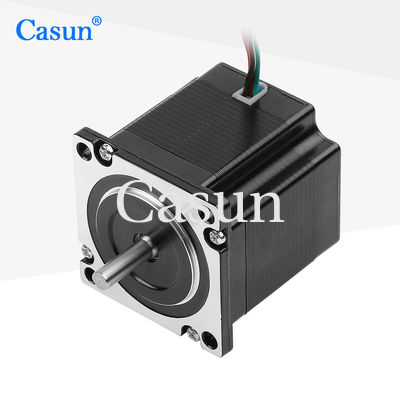

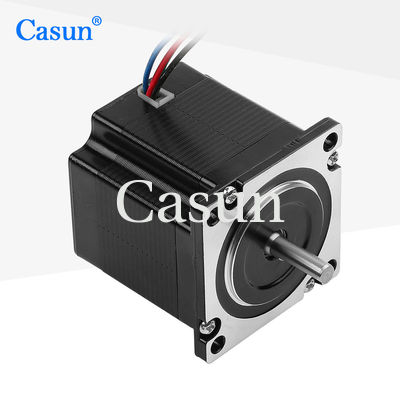

Motor de pasos del híbrido de la nema 23 alto esfuerzo de torsión el 1.16N.m de 2 fases 1,8 grados 23HS22-1504S

Motor de pasos del híbrido de la nema 23 alto esfuerzo de torsión el 1.16N.m de 2 fases 1,8 grados 23HS22-1504S

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4449-21BH
Cantidad Total:	1 pieza
Precio:	$3.14-$5
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

el 1.16N.m

Actual:

1.5a

Duración del motor:

54 mm

Eje:

Longitud plana del eje que muele 21m m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Motor de pasos híbrido de la nema 23

Motor de pasos del alto híbrido del esfuerzo de torsión el 1.16N.m

Descripción de producto

Motor paso a paso híbrido NEMA 23 de 2 fases y alto par 1.16N.m 1.8 grados 23HS22-1504S

El motor paso a paso de 57 mm es un motor digital que se puede controlar mediante la frecuencia y el ancho de los pulsos de corriente. Se puede lograr una rotación rápida y un control preciso de la velocidad mediante el control paso a paso.

Características principales

Alto par y alta precisión
Especialista profesional en soluciones de transmisión
Nuestros ingenieros se pondrán en contacto con usted en un plazo de 48 horas para ofrecerle la solución óptima
Con 12 años de experiencia en China, hemos atendido a más de 800 clientes
Ofrecer servicios personalizados

Especificaciones del motor

Ángulo de paso	1.8°
Tamaño del marco	57 mm
Número de fases	2 fases
Corriente nominal	1.5 A
Par de retención	1.16 N.m
Resistencia	3.6 ohmios
Inductancia	13 mH
Inercia del rotor	260 g-cm²
Peso del motor	0.6 kg
Número de cables	4
Conexión	Bipolar

Apariencia

Dimensiones

Especificaciones de funcionamiento

Ángulo de paso	1.8°
Temperatura máxima	80 °C máximo
Temperatura ambiente	-20 °C a 50 °C
Temperatura de almacenamiento	-20 °C a 100 °C
Rango de humedad	85% o menos, sin condensación
Aislamiento del cable del imán	Clase B 130 °C
Resistencia de aislamiento	100 M Ohm a 500 VCC
Rigidez dieléctrica	500 VCC durante 1 minuto

Submodelos disponibles

Modelo	Par de retención	Ángulo de paso	Longitud	Tipo de eje	Corriente nominal
57SHD4013-21B	0.6N.m	1.8°	41mm	Eje D-21mm	1.0A
57SHD4415-21B	1.1N.m	1.8°	54mm	Eje D-21mm	3.0A
57SHD4816-21B	2.0N.m	1.8°	76mm	Eje D-21mm	3.0A
57SHD4913-21B	2.5N.m	1.8°	83mm	Eje D-21mm	3.0A
57SHD4934-20B	3.0N.m	1.8°	100mm	Eje D-20mm	3.0A

Opciones de personalización

Si nuestro motor estándar no cumple sus necesidades, podemos personalizar el motor según sus requisitos. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables con requisitos especiales, conectores, etc.

Encoder

Freno

Reductor

Eje

Haga clic en el botón "Obtener presupuesto" a continuación para indicarnos sus requisitos.

Obtener presupuesto
