Motor de pasos del tornillo de posicionamiento

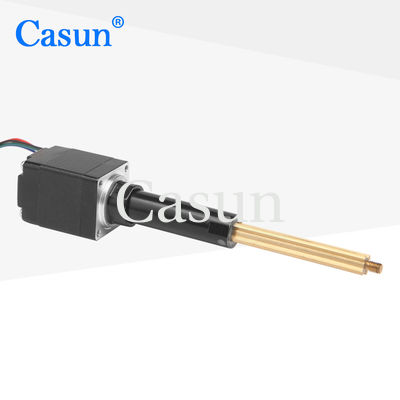

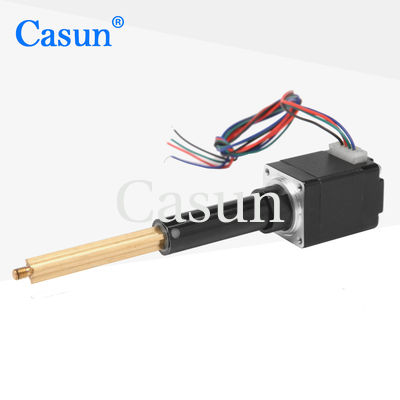

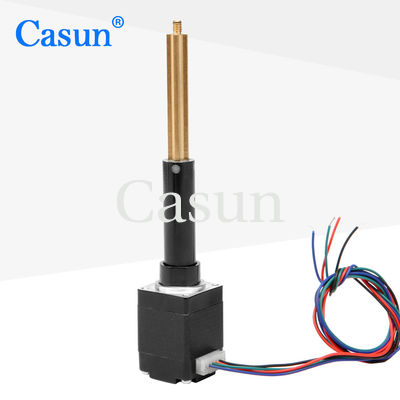

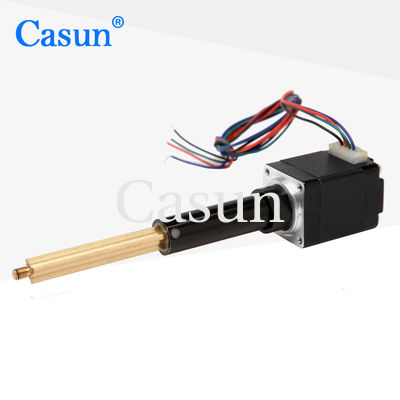

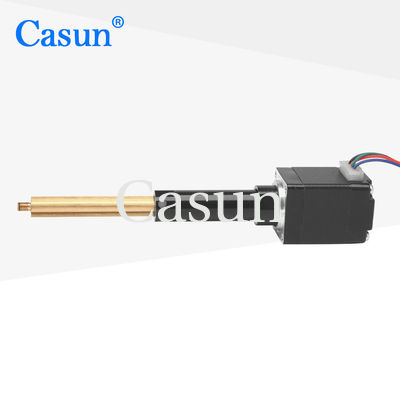

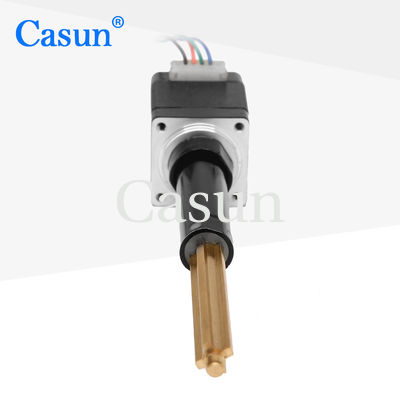

Echada helicoidal 38.1m m de la nema 11 del actuador linear del motor de pasos del tornillo del grafito para el dispensador

Echada helicoidal 38.1m m de la nema 11 del actuador linear del motor de pasos del tornillo del grafito para el dispensador

Nombre De La Marca:	Casun
Número De Modelo:	B20SHD4353-C38L
Cantidad Total:	1pc
Precio:	$35.94 - 42.94
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000+PCS+Month

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

El color:

Negro

Actual:

0.24Amp

Llevar a cabo el esfuerzo de torsión:

0.5kg en 600pps

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Resaltar:

Motor de pasos del tornillo de posicionamiento de la nema 11

motor de pasos del tornillo de posicionamiento de la echada de 38.1m m

Descripción de producto

Casun motor paso a paso actuador lineal NEMA 11 pitch helicoidal 38.1mm motor paso a paso con tornillo de plomo para dispensador

Nema 11 Actuador lineal de motor paso a paso 5.28Vdc 0.24Amp 0.5kg a 600pps 0.1kg motor paso a paso lineal para dispensador

NEMA17 Motor paso a paso de bola con tornillo de plomo que mantiene un par de 280 mN.m 0,2 kg tr8*8 para CNC

La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.

Se utilizará con un controlador de micro-pasos para reducir las vibraciones y lograr una mayor resolución de los pasos.

Elija una versión de referencia o solicite su propia configuración personalizada.

Características:

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	28 mm
Número de fases	Fase 2
Corriente nominal	0.24Amp
Torque de retención	0.5 kg a 600 ppm
Resistencia	22 ohm
Inductividad	6.0 mH
Inercia del rotor	2g-cm2
Peso del motor	0.1 kg
Parafusos de plomo	Tr3.5X4
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Juego radial del eje:0.02 Máximo (450 g de carga)

Juego axial del eje:0.08 Máximo (450 g de carga)

Fuerza radial máxima: 28 N (20 mm desde la brida)

Fuerza axial máxima):10N

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Duración del cuerpo	Diámetro del tornillo	El tono	Duración del tornillo
20 mm Cuadrados 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Echada helicoidal 38.1m m de la nema 11 del actuador linear del motor de pasos del tornillo del grafito para el dispensador 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
