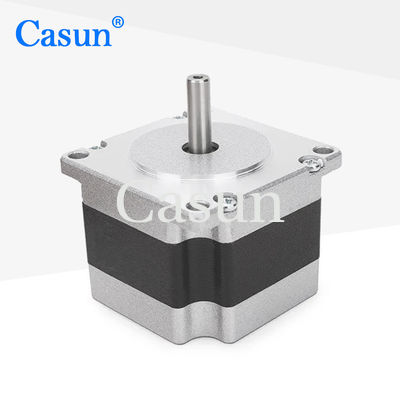

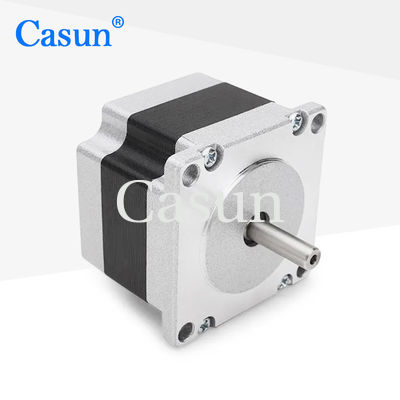

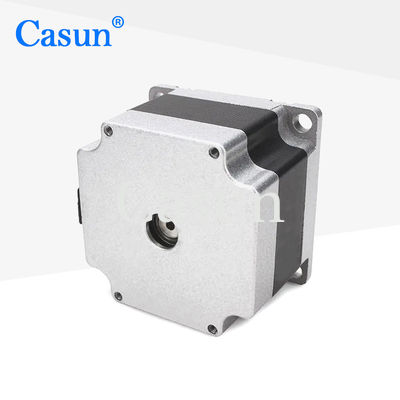

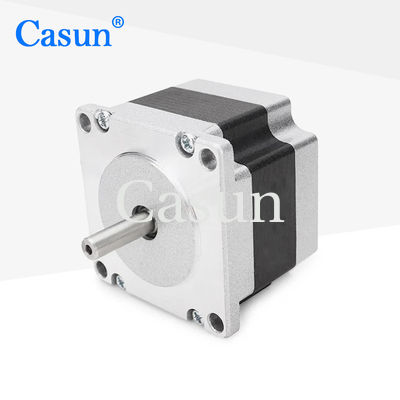

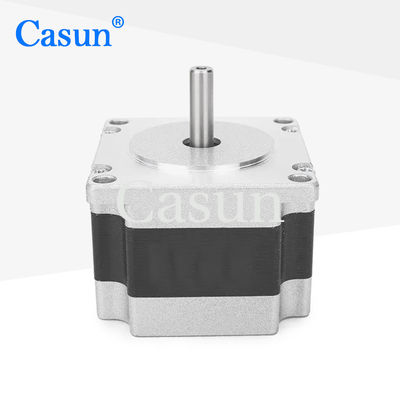

buen funcionamiento 0.7A del motor de escalonamiento de la nema 23 de los 0.6N.m 57x57x41m m para el equipo del CNC
La serie 57m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.
Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.
Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.
Características:
Ángel del paso |
° 1,8 |
Tamaño de Fram |
57 milímetros |
Número de fase |
bifásico |
Corriente clasificada |
0,7 A |
Llevar a cabo el esfuerzo de torsión |
0,6 N.m |
Resistencia |
12,4 ohmios |
Inductancia |
31 Mh |
Inercia del rotor |
² 135 g-cm |
Peso del motor |
0,42 kilogramos |
Número de ventajas |
4 |
Conexión |
Bipolar |
Ángulo del paso: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura de almacenamiento -20: °C a 100°C
Gama de humedad (%): el 85% o menos, sin condensación
Aislamiento del alambre del imán: Clase B 130 DEG C
Resistencia de aislamiento: el 100M Ohm en 500 VDC
Fuerza dieléctrica: 500 VDC para 1 minuto
Modelo | Llevar a cabo el esfuerzo de torsión | Ángulo del paso | Longitud | Tipo de eje | Corriente clasificada |
57SHD4013-21B | los 0.6N.m | 1.8° | 41m m | D Shaft-21mm | 1.0A |
57SHD4415-21B | el 1.1N.m | 1.8° | 54m m | D Shaft-21mm | 3.0A |
57SHD4816-21B | los 2.0N.m | 1.8° | 76m m | D Shaft-21mm | 3.0A |
57SHD4913-21B | los 2.5N.m | 1.8° | 83m m | D Shaft-21mm | 3.0A |
57SHD4934-20B | los 3.0N.m | 1.8° | 100m m | D Shaft-20mm | 3.0A |
Transferencia directa
Codificador |
Freno |
Caja de cambios |
Eje |
Éntrenos en contacto con en cualquier momento
