Lugar de origen | China |
Nombre de la marca | Casun |
Certificación | CE,ROHS,ISO |
Número de modelo | 57SHD0026-25 |

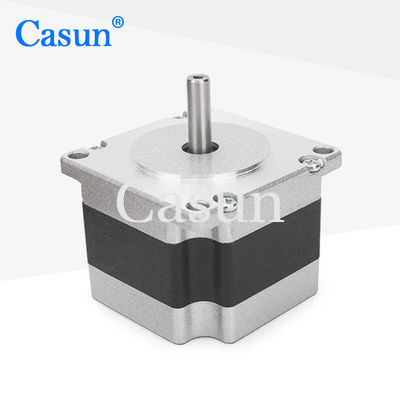

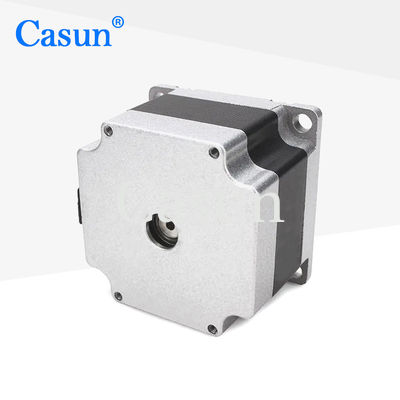

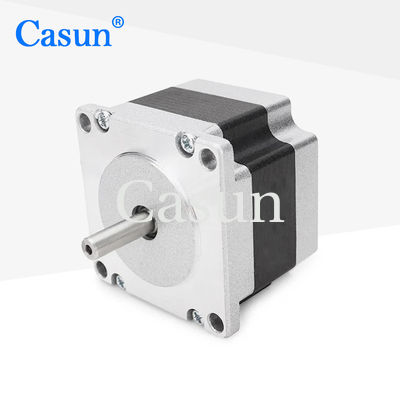

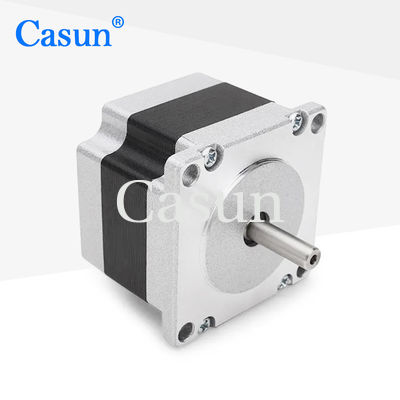

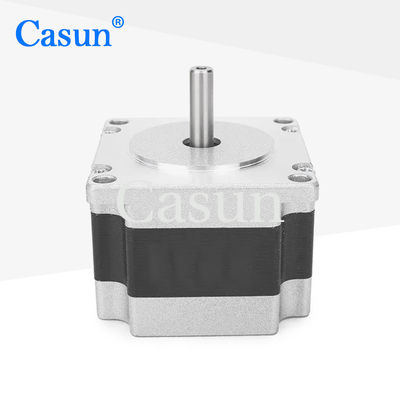

La serie de motor de paso híbrido de 57 mm ofrece un potente par de retención en una variedad de tamaños.
Se utilizará con un controlador de micro-pasos para reducir las vibraciones y lograr una mayor resolución de los pasos.
Elija una versión de referencia o solicite su propia configuración personalizada.
Características:
Es el ángel de la pareja. |
1.8 ° |
Tamaño del marco |
de una anchura igual o superior a 60 mm |
Número de fases |
Fase 2 |
Corriente nominal |
0.7 A |
Torque de retención |
0.4 N.m |
Resistencia |
8.0 ohmios |
Inductividad |
13.5 mH |
Inercia del rotor |
135 g-cm2 |
Peso del motor |
0.42 kg |
Número de pistas |
4 |
Conexión |
Bipolaridad |
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Rango de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Modelo | Torque de retención | Ángulo de paso | Duración | T.Tipo de eje | Corriente nominal |
Se aplicará el procedimiento siguiente: | 0.6 N.m. | 1.8° | 41 mm | D Eje 21 mm | 1.0A |
Se trata de un sistema de control de las emisiones de gases de escape. | 1.1 N.m. | 1.8° | 54 mm | D Eje 21 mm | 3.0A |
Se trata de un sistema de control de las emisiones de gases de escape. | 2.0N.m. | 1.8° | 76 mm | D Eje 21 mm | 3.0A |
Se trata de un sistema de control de las emisiones de gases de escape. | 2.5 N.m. | 1.8° | 83 mm | D Eje 21 mm | 3.0A |
Se aplicará el procedimiento siguiente: | 3.0N.m. | 1.8° | 100 mm | D Eje 20 mm | 3.0A |
Descargar
El codificador |
Freno |
Caja de cambios |
El eje |
