Motor de pasos micro los 3.0N.M For Robot del alto del esfuerzo de torsión cuerpo de la nema 23 112m m

Motor de pasos micro los 3.0N.M For Robot del alto del esfuerzo de torsión cuerpo de la nema 23 112m m

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4974-21BH
Cantidad Total:	1 pieza
Precio:	$3.14-$5
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

los 3.0N.m

Actual:

4.0A

Duración del motor:

112 mm

Eje:

Longitud plana del eje que muele 21m m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

motor de pasos micro del cuerpo de 112m m

Motor de pasos micro de la nema 23

Motor de pasos micro del alto esfuerzo de torsión

Descripción de producto

2 Fase 1.8 Grado NEMA 23 Cuerpo de 112 mm Micro motor paso a paso 3,0N.m para robot

La serie de motor de paso híbrido de 57 mm ofrece un potente par de retención en una variedad de tamaños.

Se utilizará con un controlador de micro paso para reducir las vibraciones y lograr una mayor resolución de paso.

Elija una versión de referencia o solicite su propia configuración personalizada.

Características:

Alto par y alta precisión
Para la industria de alta tecnología y equipos de la industria electrónica
Proporcionar "múltiples certificaciones internacionales"
Establecido en China desde hace 12 años y ha servido a más de 800 clientes
Alto par y alta precisión

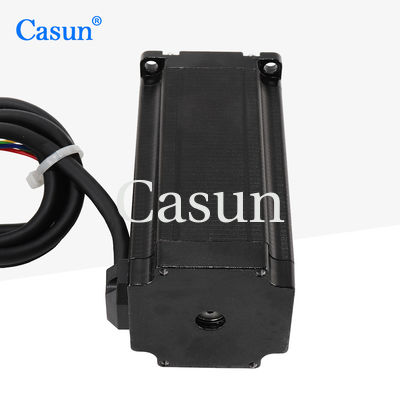

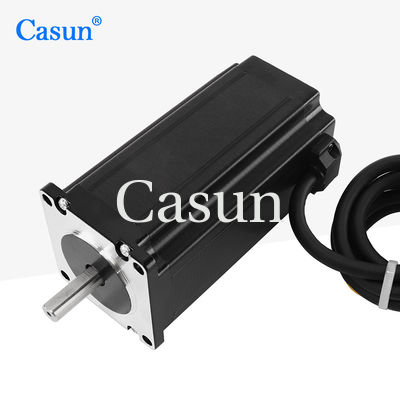

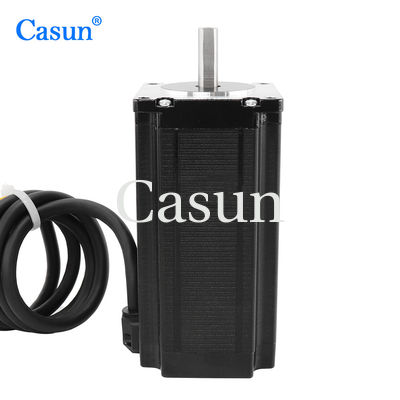

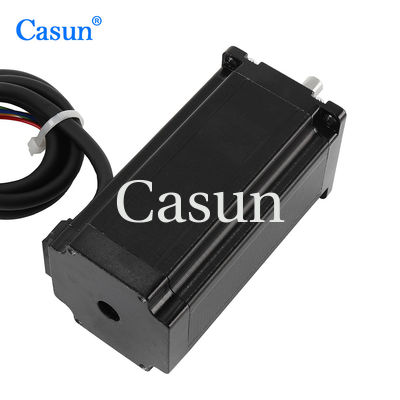

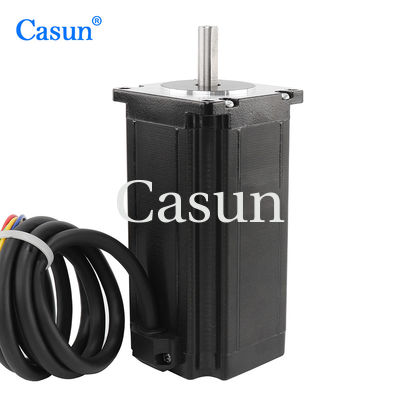

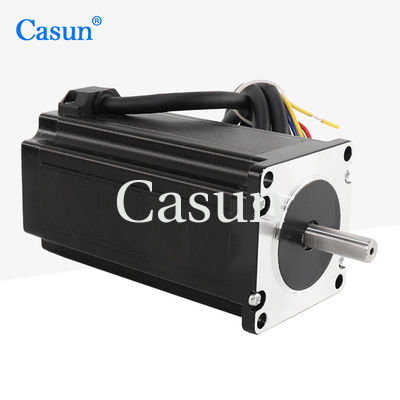

Apariencia

Motor de pasos micro los 3.0N.M For Robot del alto del esfuerzo de torsión cuerpo de la nema 23 112m m 0

Las dimensiones

Motor de pasos micro los 3.0N.M For Robot del alto del esfuerzo de torsión cuerpo de la nema 23 112m m 1

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	de una anchura igual o superior a 60 mm
Número de fases	Fase 2
Corriente nominal	4.0 A
Torque de retención	3.0 N.m
Resistencia	1.6 ohmios
Inductividad	6.8 mH
Inercia del rotor	800 g-cm2
Peso del motor	1.7 kg
Número de pistas	4
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración	T.Tipo de eje	Corriente nominal
Se aplicará el procedimiento siguiente:	0.6 N.m.	1.8°	41 mm	D Eje 21 mm	1.0A
Se trata de un sistema de control de las emisiones de gases de escape.	1.1 N.m.	1.8°	54 mm	D Eje 21 mm	3.0A
Se trata de un sistema de control de las emisiones de gases de escape.	2.0N.m.	1.8°	76 mm	D Eje 21 mm	3.0A
Se trata de un sistema de control de las emisiones de gases de escape.	2.5 N.m.	1.8°	83 mm	D Eje 21 mm	3.0A
Se aplicará el procedimiento siguiente:	3.0N.m.	1.8°	100 mm	D Eje 20 mm	3.0A

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:

El codificador	Freno	Caja de cambios	El eje

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
