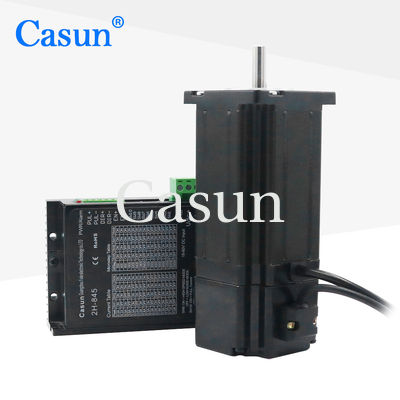

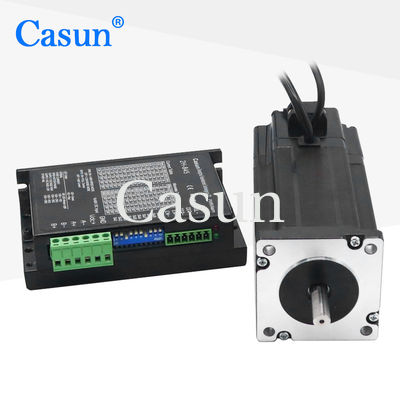

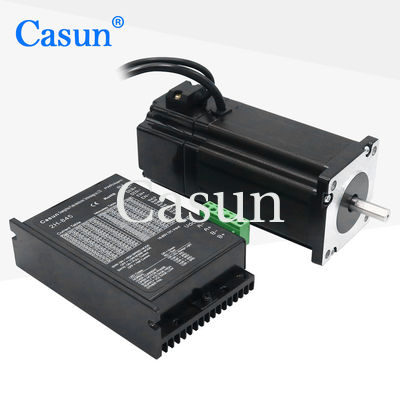

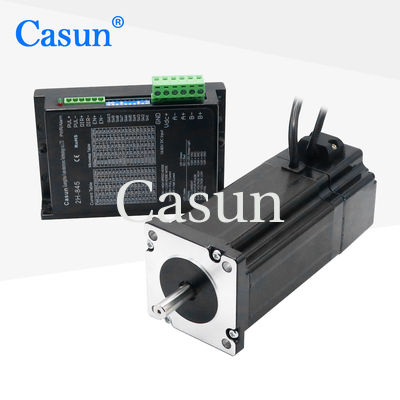

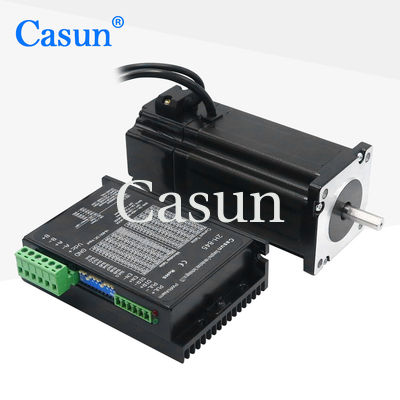

Motor de paso 1.5kg del motor de pasos los 4.1N.m del freno del motor de pasos Nema24 de Casun con el freno
Motor de la nema 24 Steppper con el freno 60*60*100m m 3.5A
La serie híbrida del motor de pasos nema24 ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.
Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.
Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.
Características:
Ángel del paso |
° 1,8 |
Tamaño de Fram |
60m m |
Número de fase |
bifásico |
Corriente clasificada |
5 .2A |
Llevar a cabo el esfuerzo de torsión |
los 4.1N.m |
Resistencia |
1.2ohm |
Inductancia |
3.9mH |
Inercia del rotor |
² 1000 g-cm |
Peso del motor |
1,5 kilogramos |
Número de ventajas |
4 |
Conexión |
Bipolar |
Ángulo del paso: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura de almacenamiento -20: °C a 100°C
Gama de humedad (%): el 85% o menos, sin condensación
Aislamiento del alambre del imán: Clase B 130 DEG C
Resistencia de aislamiento: el 100M Ohm en 500 VDC
Fuerza dieléctrica: 500 VDC para 1 minuto
Modelo | Tenencia Esfuerzo de torsión |
Clasificado Actual |
Resistencia por fase |
Inductancia por fase |
Muesca esfuerzo de torsión |
Rotor inercia |
Ventaja alambre |
Motor longitud |
mN.m | Ω | Mh | mN.m | ² de g.cm | No. | milímetro | ||
60SHD4201 | 650 | 0,6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2,8 | 1 | 3,3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4,2 | 0,75 | 3,7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1,55 | 3,7 | 120 | 580 | 4 |
Transferencia directa
Codificador |
Freno |
Caja de cambios |
Eje |
