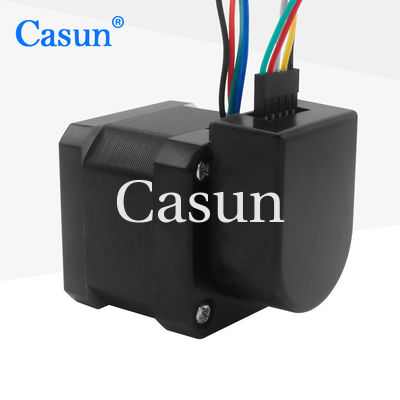

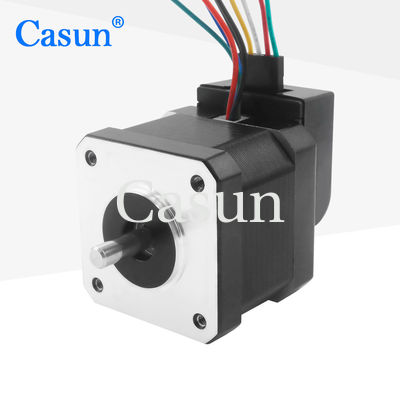

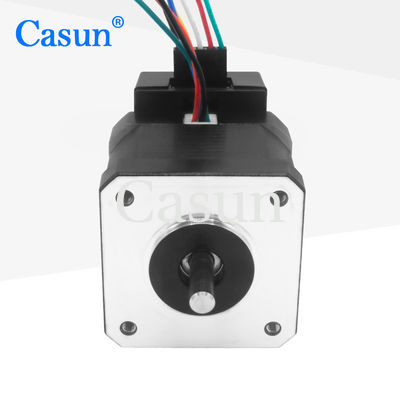

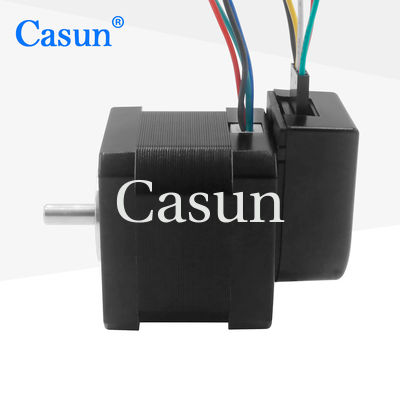

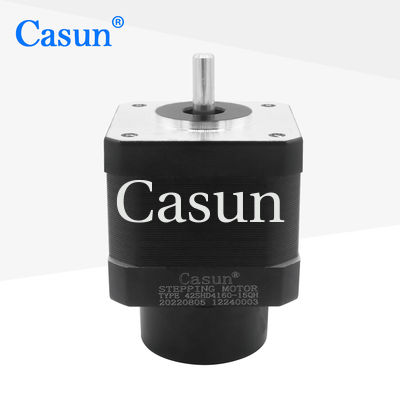

Motor de pasos del lazo cerrado de la nema 17 con el codificador 42x42x38m m 380m.N 1.5A para el sistema del CNC

Motor de pasos del lazo cerrado de la nema 17 con el codificador 42x42x38m m 380m.N 1.5A para el sistema del CNC

Nombre De La Marca:	Casun
Número De Modelo:	42SHD4160-15QH
Cantidad Total:	1pc
Precio:	$3.14-$5
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

Ángel del paso:

1.8°

Llevar a cabo el esfuerzo de torsión:

los 380mN.m

Actual:

1.5A

Longitud del motor:

60m m

Eje:

Longitud redonda del eje 15m m

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: los 36x29x14cm

Resaltar:

Motor de pasos del lazo cerrado de la nema 17

Motor de pasos del lazo cerrado con el codificador

Descripción de producto

Motor de pasos del lazo cerrado de la nema 17 del motor de escalonamiento de Casun con el codificador 42x42x38m m 380m.N 1.5A para el sistema del CNC

[42SHD4160] el motor de pasos del lazo cerrado de la nema 17 con el codificador 42x42x38m m 1.5A para el CNC fijó con el CE ISO

La serie 42m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.

Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.

Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.

Características:

Alto esfuerzo de torsión y alta precisión
Para el equipo de la industria de alta tecnología y de la industria electrónica
Disponible en versiones simples o dobles del eje
Estableció en China durante 12 años y ha servido a más de 800 clientes.
Nuestros ingenieros estarán en tacto en el plazo de 48 horas para proporcionar la mejor solución

Aspecto

Motor de pasos del lazo cerrado de la nema 17 con el codificador 42x42x38m m 380m.N 1.5A para el sistema del CNC 0

Dimensiones

Motor de pasos del lazo cerrado de la nema 17 con el codificador 42x42x38m m 380m.N 1.5A para el sistema del CNC 1

Especificaciones del motor

Ángel del paso	° 1,8
Tamaño de Fram	42 milímetros
Número de fase	bifásico
Corriente clasificada	1,5 A
Llevar a cabo el esfuerzo de torsión	380 mN.m
Resistencia	1,6 ohmios
Inductancia	2,5 Mh
Inercia del rotor	² 54 g-cm
Peso del motor	0,3 kilogramos
Número de ventajas	4
Conexión	Bipolar

Especificaciones de funcionamiento

Ángulo del paso: 1.8°

Temperatura máxima: máximo 80°C

Temperatura ambiente: -20 °C a 50°C

Temperatura de almacenamiento -20: °C a 100°C

Gama de humedad (%): el 85% o menos, sin condensación

Aislamiento del alambre del imán: Clase B 130 DEG C

Resistencia de aislamiento: el 100M Ohm en 500 VDC

Fuerza dieléctrica: 500 VDC para 1 minuto

Curvas del esfuerzo de torsión

Submodelos

Modelo	Llevar a cabo el esfuerzo de torsión	Ángulo del paso	Longitud del motor	Tipo de eje	Corriente clasificada
42SHD4950	los 0.13N.m	1.8°	20m m	D Shaft-20mm	1.0A
42SHD4003	los 0.26N.m	1.8°	34m m	D Shaft-20mm	0.4A
42SHD0261	los 0.45N.m	1.8°	40m m	D Shaft-20mm	1.68A
42SHD4425	los 0.59N.m	1.8°	48m m	D Shaft-24mm	2.0A
42SHD4813	los 0.8N.m	1.8°	60m m	D Shaft-24mm	2.1A

Transferencia directa

Si nuestro motor estándar no puede cubrir sus necesidades,

podemos modificar el motor para requisitos particulares según sus necesidades

El contenido modificado para requisitos particulares incluye pero no se limita a los ejes especiales, parámetros de enrrollamiento, dimensiones de la instalación, lleva los alambres con requisitos especiales, los conectores, el etc.

Opciones:

Codificador	Freno	Caja de cambios	Eje

Haga clic por favor “consiguen el botón de una cita” abajo para decirnos sus requisitos.
