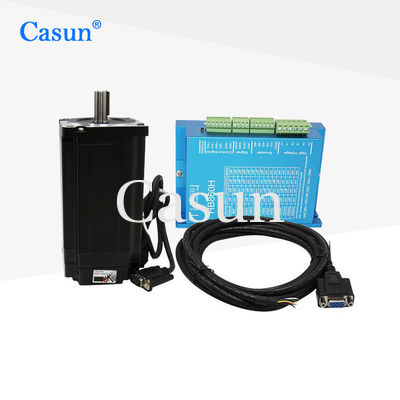

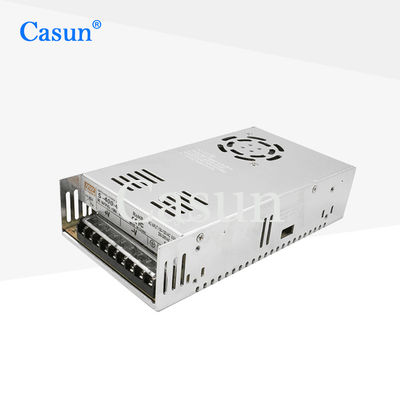

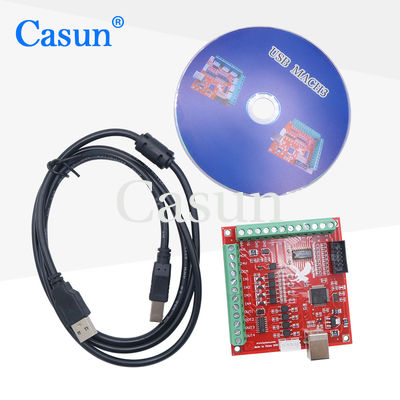

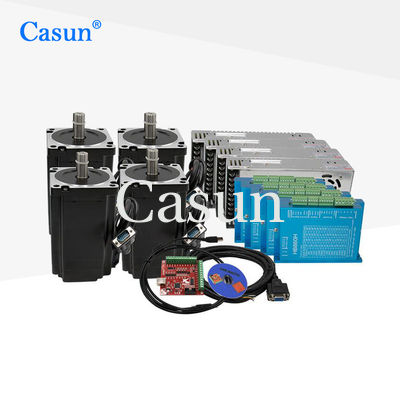

5A fuente de alimentación del conductor 4 del motor 4 del equipo 4 del motor de pasos del lazo cerrado de la nema 34 1 Mach3

5A fuente de alimentación del conductor 4 del motor 4 del equipo 4 del motor de pasos del lazo cerrado de la nema 34 1 Mach3

Nombre De La Marca:	Casun
Número De Modelo:	86HS12N+HB860H
Cantidad Total:	1pc
Precio:	$443-$450
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

Ángel del paso:

1.2°

Llevar a cabo el esfuerzo de torsión:

el 12N.m

Actual:

Longitud del motor:

188 mm

Eje:

longitud de 33m m

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: los 36x29x14cm

Resaltar:

Motor de pasos del lazo cerrado de la nema 34

5A cerró el motor de pasos del lazo

Descripción de producto

poder supply+1 mach3 del equipo 4 motor+4 Driver+4 del motor de pasos del lazo cerrado de la nema 34 de 5A 86*86*188m m

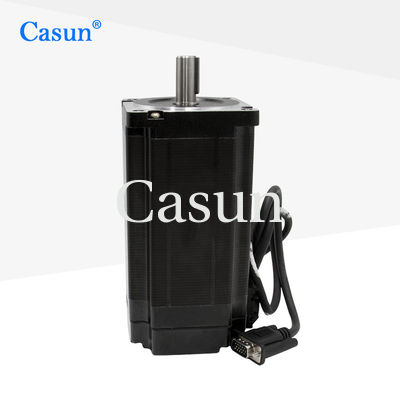

Motor de la nema 34 Steppper con el codificador magnético 86*86*188m m 5A

La serie 86m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.

Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.

Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.

Características:

Alto esfuerzo de torsión y alta precisión
Para el equipo de la industria de alta tecnología y de la industria electrónica
Disponible en versiones simples o dobles del eje
Estableció en China durante 12 años y ha servido a más de 800 clientes.
Fabricación profesional de la investigación y desarrollo

Aspecto

5A fuente de alimentación del conductor 4 del motor 4 del equipo 4 del motor de pasos del lazo cerrado de la nema 34 1 Mach3 0

Dimensiones

5A fuente de alimentación del conductor 4 del motor 4 del equipo 4 del motor de pasos del lazo cerrado de la nema 34 1 Mach3 1

Especificaciones del motor

Ángel del paso	° 1,8
Tamaño de Fram	86m m
Número de fase	bifásico
Corriente clasificada	5 A
Llevar a cabo el esfuerzo de torsión	el 12N.m
Resistencia	1.1ohm
Inductancia	7,5 Mh
Inercia del rotor	² 3600 g-cm
Peso del motor	5,5 kilogramos
Número de ventajas	4
Conexión	Bipolar

Especificaciones de funcionamiento

Ángulo del paso: 1.8°

Temperatura máxima: máximo 80°C

Temperatura ambiente: -20 °C a 50°C

Temperatura de almacenamiento -20: °C a 100°C

Gama de humedad (%): el 85% o menos, sin condensación

Aislamiento del alambre del imán: Clase B 130 DEG C

Resistencia de aislamiento: el 100M Ohm en 500 VDC

Fuerza dieléctrica: 500 VDC para 1 minuto

Curvas del esfuerzo de torsión

5A fuente de alimentación del conductor 4 del motor 4 del equipo 4 del motor de pasos del lazo cerrado de la nema 34 1 Mach3 2

Submodelos

Modelo	Tenencia Esfuerzo de torsión	Clasificado Actual	Resistencia por fase	Inductancia por fase	Muesca esfuerzo de torsión	Rotor inercia	Ventaja alambre	Motor longitud
Modelo	mN.m		Ω	Mh	mN.m	² de g.cm	No.	milímetro
60SHD4201	650	0,6	15	20	50	280	4	45
60SHD4401	1500	2,8	1	3,3	70	450	4	56
60SHD4601	3200	4,2	0,75	3,7	120	580	4	86
60SHD6602	2500	3	1,55	3,7	120	580	4	86

Transferencia directa

Si nuestro motor estándar no puede cubrir sus necesidades,

podemos modificar el motor para requisitos particulares según sus necesidades

El contenido modificado para requisitos particulares incluye pero no se limita a los ejes especiales, parámetros de enrrollamiento, dimensiones de la instalación, lleva los alambres con requisitos especiales, los conectores, el etc.

Opciones:

Codificador	Freno	Caja de cambios	Eje

Haga clic por favor “consiguen el botón de una cita” abajo para decirnos sus requisitos.
