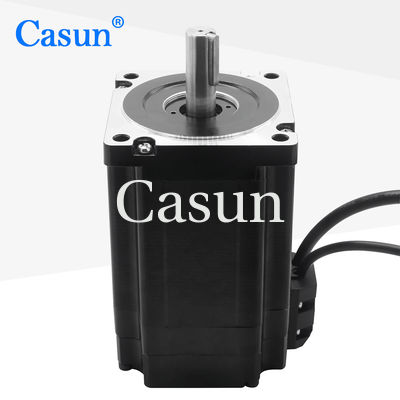

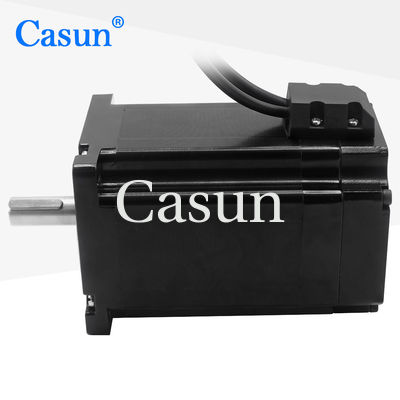

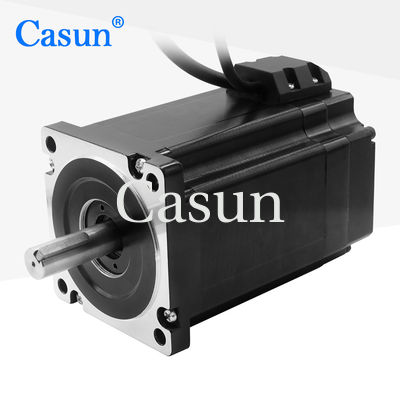

eje 6A 3.24V DC del motor HBS86H 8.5Nm 37m m del lazo cerrado de la nema 34 de 86X86m m

eje 6A 3.24V DC del motor HBS86H 8.5Nm 37m m del lazo cerrado de la nema 34 de 86X86m m

Nombre De La Marca:	Casun
Número De Modelo:	86SHD4317-37QH+HBS86H
Cantidad Total:	1pc
Precio:	$84-$90
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

Color:

Negro

Actual/fase:

6Amp

Llevar a cabo el esfuerzo de torsión:

los 8.5N.m

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: los 38x29x18cm

Resaltar:

Motor del lazo cerrado de la nema 34

motor del lazo cerrado del eje de 37m m

motor de pasos del lazo del cierre de 3.24V DC

Descripción de producto

Motor de pasos 6A 3.24V de DC del eje del motor +HBS86H 8.5Nm 37m m del lazo cerrado NEMA34 de Casun 86X86m m

Eje híbrido del motor de pasos 2.5A 3V DC 1.2Nm 25m m del lazo cerrado de Nema23 57MMX57M M para CNC SMT

La serie 42m m híbrida del motor de pasos proporciona el alto esfuerzo de torsión que se sostiene en una gama de tamaños.

Para eliminar la vibración y alcanzar una resolución más alta del paso, uso con un conductor microstepping.

Seleccione una versión baja o pida una configuración modificada para requisitos particulares.

Características:

Hay versiones bipolares y unipolares disponibles.

Construcción híbrida de pasos

El CE y las certificaciones de RoHS están disponibles.

Arreglos para requisitos particulares a petición

Dimensiones

Especificaciones del motor

Ángel del paso	° 1,8
Tamaño de Fram	86m m
Número de fase	bifásico
Corriente clasificada	6 amperios
Llevar a cabo el esfuerzo de torsión	los 8.5N.m
Resistencia	0.54Ohm
Inductancia	5.0mH
Inercia del rotor	² 2700g-cm
Peso del motor	3,8 kilogramos
Codificador Pulsh	1000
Conexión	Bipolar

Especificaciones de funcionamiento

Motor

Ángulo del paso: 1.8°

Temperatura máxima: máximo 80°C

Temperatura ambiente: -20 °C a 50°C

Temperatura de almacenamiento -20: °C a 100°C

Gama de humedad (%): el 85% o menos, sin condensación

Aislamiento del alambre del imán: Clase B 130 DEG C

Resistencia de aislamiento: el 100M Ohm en 500 VDC

Fuerza dieléctrica: 500 VDC para 1 minuto

Codificador

Voltaje: 5 v

Salida: + A - B + B -

Curvas del esfuerzo de torsión

Submodelos

Modelo	Llevar a cabo el esfuerzo de torsión	Ángulo del paso	Longitud	Tipo de eje	Corriente clasificada
42SHD4950	los 0.13N.m	1.8°	20m m	D Shaft-20mm	1.0A
42SHD4003	los 0.26N.m	1.8°	34m m	D Shaft-20mm	0.4A
42SHD0261	los 0.45N.m	1.8°	40m m	D Shaft-20mm	1.68A
42SHD4425	los 0.59N.m	1.8°	48m m	D Shaft-24mm	2.0A
42SHD4813	los 0.8N.m	1.8°	60m m	D Shaft-24mm	2.1A

Transferencia directa

Si nuestro motor básico no satisface sus requisitos, podemos modificar el motor para requisitos particulares para resolver sus especificaciones.

los ejes únicos, parámetros de enrrollamiento, medidas de la instalación, llevan los alambres con las necesidades únicas, conexiones, y así sucesivamente son ejemplos del contenido modificado para requisitos particulares.

Opciones:
Codificador | Freno | Caja de cambios | Eje

eje 6A 3.24V DC del motor HBS86H 8.5Nm 37m m del lazo cerrado de la nema 34 de 86X86m m 1

Haga clic por favor “consiguen el botón de una cita” abajo para decirnos sus requisitos.
