Motor de pasos del tornillo de posicionamiento

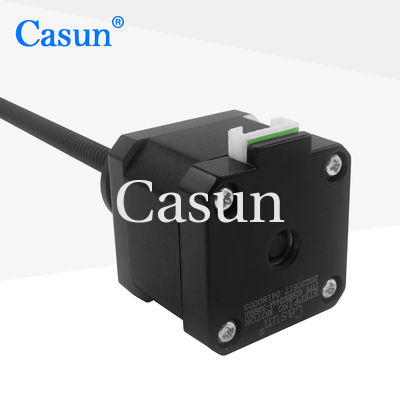

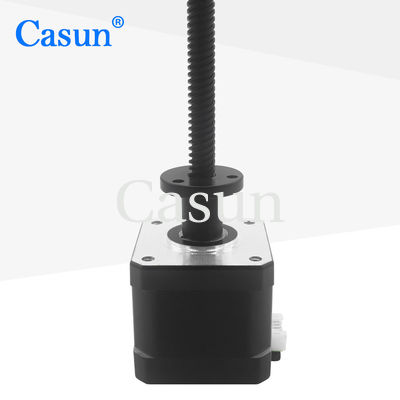

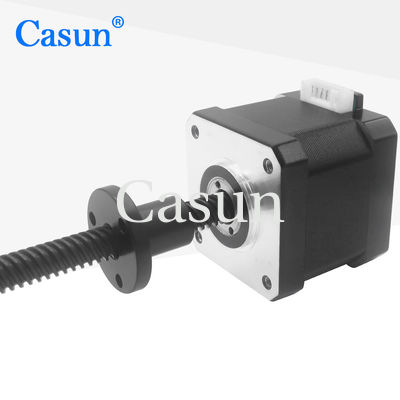

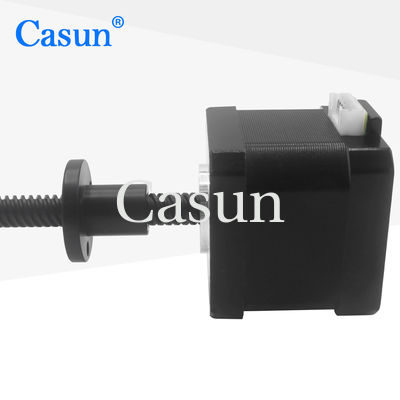

Externo linear de Rod Micro Actuator Lead Screw Tr8 del hilo del motor de pasos de la nema 17 linear

Externo linear de Rod Micro Actuator Lead Screw Tr8 del hilo del motor de pasos de la nema 17 linear

Nombre De La Marca:	Casun
Número De Modelo:	42SHD0244A-306NLH
Cantidad Total:	1pc
Precio:	$12-$12.8
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

Cuerpo:

40m m

Actual:

2Amp

Llevar a cabo el esfuerzo de torsión:

los 450mN.m

Ventaja:

Tr8*8

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Resaltar:

Motor de pasos linear de la nema 17

Motor de pasos linear del tornillo de posicionamiento

Descripción de producto

En comparación con otros tipos de motores paso a paso, los motores paso a paso de tornillo accionados externamente pueden tener una mayor eficiencia mecánica.

Apto para impresoras, máquinas de grabado, impresoras 3D y robots

Características:

Las versiones bipolares o unipolares están disponibles
Cada modelo de nuestro motor paso a paso es adecuado para diversas aplicaciones
Disponible en versiones de eje simple o doble
Habiendo operado en China durante 12 años, hemos servido a más de 800 clientes
Investigación y desarrollo profesionales

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	Cuadrados
Número de fases	Fase 2
Corriente nominal	2Amp
Torque de retención	450 mN.m
Resistencia	1.1 ohmios
Inductividad	2.6 mH
Inercia del rotor	57 g-cm2
Peso del motor	0.3 kg

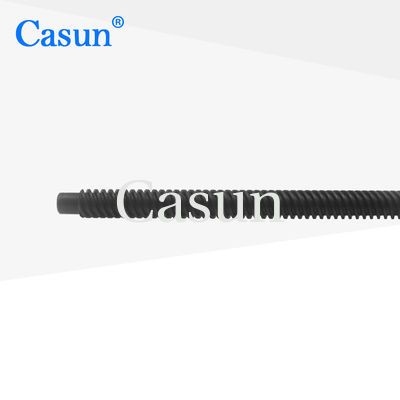

Parafusos de plomo	Tr8X4
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Juego radial del eje:0.02 Máximo (450 g de carga)

Juego axial del eje:0.08 Máximo (450 g de carga)

Fuerza radial máxima: 28 N (20 mm desde la brida)

Fuerza axial máxima):10N

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Duración del cuerpo	Diámetro del tornillo	El tono	Duración del tornillo
20 mm Cuadrados 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Externo linear de Rod Micro Actuator Lead Screw Tr8 del hilo del motor de pasos de la nema 17 linear 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.

Externo linear de Rod Micro Actuator Lead Screw Tr8 del hilo del motor de pasos de la nema 17 linear 5
