Motor de pasos del tornillo de posicionamiento

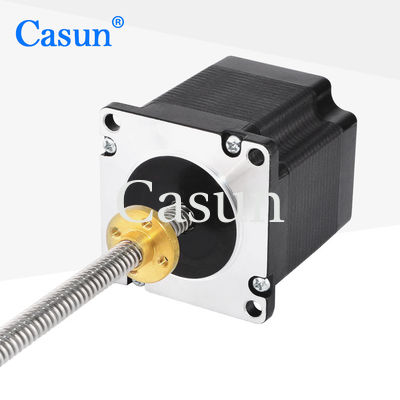

3A motor de pasos de la nema 23 lineares con 4 fase del cautivo 2 del tornillo de posicionamiento

3A motor de pasos de la nema 23 lineares con 4 fase del cautivo 2 del tornillo de posicionamiento

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4429-120NT
Cantidad Total:	1 pieza
Precio:	$9.68-$14
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

el 1260mN.m

Actual:

Duración del motor:

54 mm

Eje:

Longitud del eje 120m m del tornillo

Fase:

Tensión nominal:

3,3 V

Esfuerzo de torsión de la muesca:

los 40mN.m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Motor de pasos de la nema 23 lineares

Motor de pasos de la nema 23 del tornillo de posicionamiento

Descripción de producto

Motor paso a paso lineal Nema 23 de 3A con tornillo de avance cautivo de 4 hilos de 2 fases

Motor paso a paso lineal Casun Nema 23 de 3A de 57x57 mm con tornillo de avance cautivo de 4 hilos

Motor paso a paso cautivo NEMA 23 de 57x57x54 mm 3A 1.26N.m con certificación CE. La serie de motores paso a paso híbridos de 57 mm ofrece un potente par de retención en una variedad de tamaños. Úselo con un controlador de micropasos para reducir la vibración y lograr una mayor resolución de pasos. Elija una versión básica o solicite su propia configuración personalizada.

Características principales

Disponibles versiones bipolares o unipolares
Construcción de motor paso a paso híbrido
Disponible en versiones de eje simple o doble
Aprobado por CE y RoHS
Soporte de ingeniería disponible en 48 horas

Dimensiones

Especificaciones del motor

Ángulo de paso	1.8°
Tamaño del marco	57 mm
Número de fase	2 fases
Corriente nominal	3 A
Par de retención	1260 mN.m
Resistencia	1.1 ohm
Inductancia	3 mH
Inercia del rotor	260 g-cm²
Peso del motor	0.75 kg
Número de hilos	4
Conexión	Bipolar

Especificaciones de operación

Ángulo de paso	1.8°
Temperatura máxima	80°C máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de almacenamiento	-20°C a 100°C
Rango de humedad	85% o menos, sin condensación
Aislamiento del cable del imán	Clase B 130°C
Resistencia de aislamiento	100M Ohm a 500 VCC
Rigidez dieléctrica	500 VCC durante 1 minuto
Juego radial del eje	0.02 máx. (carga de 450g)
Juego axial del eje	0.08 máx. (carga de 450g)
Fuerza radial máx.	28N (20 mm desde la brida)
Fuerza axial máx.	10N

Submodelos disponibles

Longitud del cuerpo	Diámetro del tornillo	Paso	Longitud del tornillo
41 mm, 54 mm, 76 mm, 83 mm, 100 mm	8 mm	1 mm	20-1000 mm
	2 mm, 4 mm, 8 mm, 9.53 mm	1.5875 mm, 3.175 mm, 25.4 mm
	10 mm	2 mm, 4 mm, 10 mm, 20 mm
	12 mm	4 mm
	15 mm	4 mm, 8 mm

Personalización disponible

Si nuestro motor estándar no satisface sus necesidades, podemos personalizar el motor según sus requisitos. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables con requisitos especiales, conectores y más.

Opciones disponibles

Encoder

Freno

Reductor

Eje

Preguntas frecuentes

1. ¿Quiénes somos?

Tenemos nuestra sede en Guangdong, China, desde 2011. Vendemos al mercado nacional (63.00%), Europa occidental (12.00%), América del Norte (9.00%), Asia oriental (8.00%), Europa del Norte (2.00%) y otros mercados globales. Hay entre 51 y 100 personas en nuestra oficina.

2. ¿Cómo podemos garantizar la calidad?

Siempre una muestra de preproducción antes de la producción en masa; Siempre una inspección final antes del envío.

3. ¿Qué nos pueden comprar?

Motor paso a paso, Motor BLDC

4. ¿Por qué deberían comprarnos a nosotros y no a otros proveedores?

Nos especializamos en la producción y venta de motores paso a paso desde hace más de 11 años.

5. ¿Qué servicios podemos ofrecer?

Términos de entrega aceptados: FOB, CFR, CIF, EXW, entrega exprés; Moneda de pago aceptada: USD, CNY; Tipo de pago aceptado: T/T, L/C, D/P D/A, PayPal; Idioma hablado: inglés, chino, japonés

Haga clic en el botón "Obtener presupuesto" a continuación para indicarnos sus requisitos.
