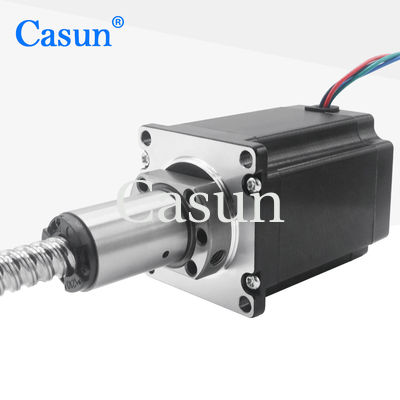

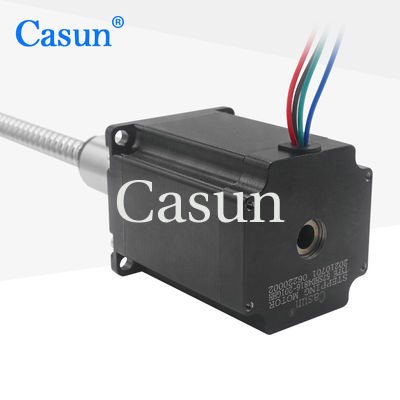

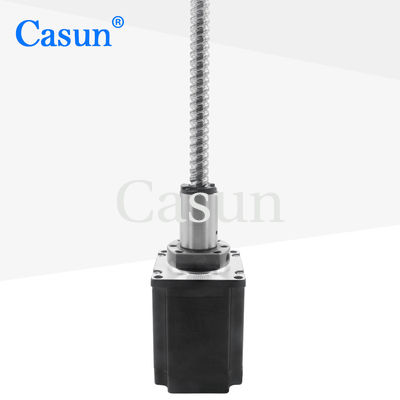

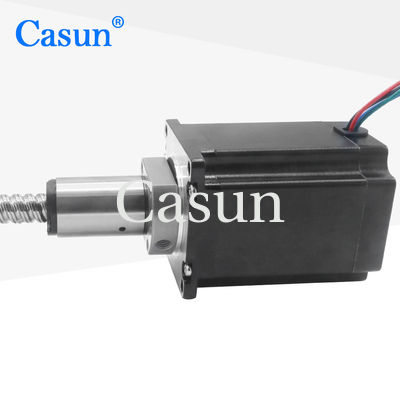

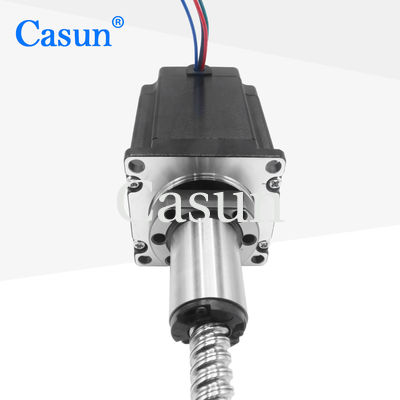

3A actuador linear 575776m m del híbrido del motor de pasos del tornillo de la bola 2.85V de la nema 23

3A actuador linear 575776m m del híbrido del motor de pasos del tornillo de la bola 2.85V de la nema 23

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4816-201GHH
Cantidad Total:	1PC
Precio:	$100-$102
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

CHINA

Certificación:

CE,ROHS,ISO

Color:

Negro

Llevar a cabo el esfuerzo de torsión:

los 2000mN.m

Ángulo de Steper:

1.8degree

Fase:

Voltaje clasificado:

2,85 V

Corriente de la tarifa:

Esfuerzo de torsión de la muesca:

los 70mN.m

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Resaltar:

motor de pasos del tornillo de la bola 2.85V

Motor de pasos del tornillo de la bola de la nema 23

Motor de pasos del tornillo híbrido de la bola

Descripción de producto

Actuador linear 57*57*76m m del híbrido del motor de pasos del tornillo de la bola 2.85V de la nema 23 de Casun 3A

Longitud linear 201m m de la ventaja del diámetro del motor de pasos 2000mNm 4.0A 76m m 24m m del tornillo externo de la bola de la nema 23 para 3D

La serie 42m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.

Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.

Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.

Características:

Versiones bipolares o unipolares disponibles
Construcción de pasos híbrida
Disponible en versiones simples o dobles del eje
El CE y RoHS aprobaron
Arreglos para requisitos particulares a petición

Dimensiones

Especificaciones del motor

Ángel del paso	° 1,8
Tamaño de Fram	42 milímetros
Número de fase	bifásico
Corriente clasificada	3A
Llevar a cabo el esfuerzo de torsión	2000 mN.m
Resistencia	0.95ohm
Inductancia	3.6mH
Inercia del rotor	² 460g-cm
Peso del motor	1.4kg
Tornillo de posicionamiento	SPS01210-2.8
Conexión	Bipolar

Especificaciones de funcionamiento

Ángulo del paso: 1.8°

Temperatura máxima: máximo 80°C

Temperatura ambiente: -20 °C a 50°C

Temperatura de almacenamiento -20: °C a 100°C

Gama de humedad (%): el 85% o menos, sin condensación

Aislamiento del alambre del imán: Clase B 130 DEG C

Resistencia de aislamiento: el 100M Ohm en 500 VDC

Fuerza dieléctrica: 500 VDC para 1 minuto

Juego radial del eje: 0.02Max. (450g-load)

Juego axial del eje: 0.08Max. (450g-load)

Fuerza radial máxima: 28N (20m m del reborde)

Fuerza axial máxima): 10N

Curvas del esfuerzo de torsión

Submodelos

Modelo	Llevar a cabo el esfuerzo de torsión	Ángulo del paso	Longitud del motor	Tipo de eje	Corriente clasificada
42SHD4950	los 0.13N.m	1.8°	20m m	D Shaft-20mm	1.0A
42SHD4003	los 0.26N.m	1.8°	34m m	D Shaft-20mm	0.4A
42SHD0261	los 0.45N.m	1.8°	40m m	D Shaft-20mm	1.68A
42SHD4425	los 0.59N.m	1.8°	48m m	D Shaft-24mm	2.0A
42SHD4813	los 0.8N.m	1.8°	60m m	D Shaft-24mm	2.1A

Longitud corporal	Diámetro del tornillo	Echada	Longitud del tornillo
20 milímetros 34 milímetros 40 milímetros 48 milímetros 60 milímetros	5	2	20-1000 milímetros
		8
	6,35	1,27
		3,175
		6,35
	6,5	3
		6,35
	8	1
		2
		4
		8
		12

Transferencia directa

Si nuestro motor estándar no puede cubrir sus necesidades,

podemos modificar el motor para requisitos particulares según sus necesidades

El contenido modificado para requisitos particulares incluye pero no se limita a los ejes especiales, parámetros de enrrollamiento, dimensiones de la instalación, lleva los alambres con requisitos especiales, los conectores, el etc.

Opciones:
Codificador | Freno | Caja de cambios | Eje

3A actuador linear 57*57*76m m del híbrido del motor de pasos del tornillo de la bola 2.85V de la nema 23 1

Haga clic por favor “consiguen el botón de una cita” abajo para decirnos sus requisitos.
