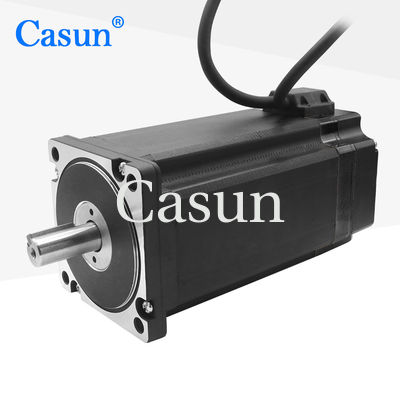

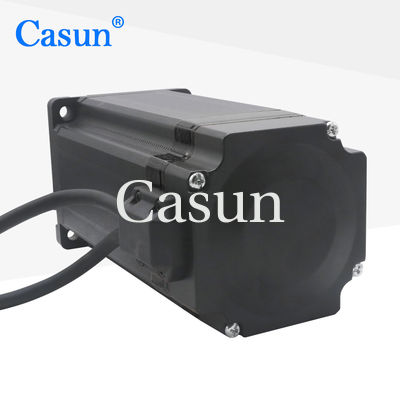

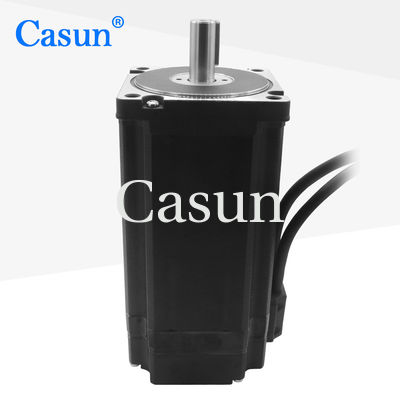

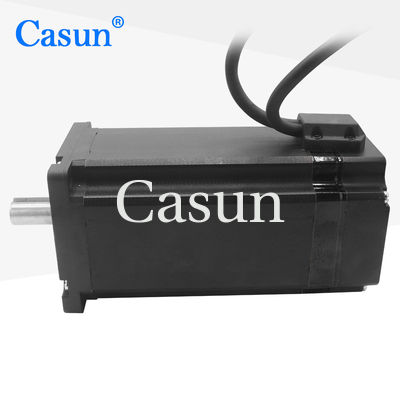

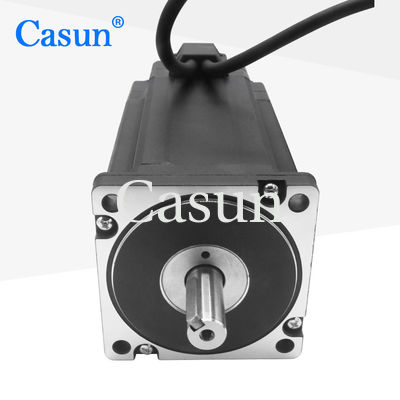

eje del motor de escalonamiento del CNC del motor 86 del lazo cerrado 4.14V de la nema 6A 34 de 86*86m m 34m m

eje del motor de escalonamiento del CNC del motor 86 del lazo cerrado 4.14V de la nema 6A 34 de 86*86m m 34m m

Nombre De La Marca:	Casun
Número De Modelo:	86SHD4509-34QH
Cantidad Total:	1 pieza
Precio:	$49-$59
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Color:

Negro

Corriente / Fase:

6Amp

Torque de retención:

12 N.M.

Tensión nominal:

4.14V

Ángulo de Steper:

1.8degree

Fase:

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Carton: 38x29x18cm

Resaltar:

motor del lazo cerrado 4.14V

motor del lazo cerrado del eje de 34m m

Descripción de producto

86*86mm 6A Nema 34 4.14V Motor de bucle cerrado 86 CNC Motor paso a paso 34mm Eje Color negro

Nema 34 motor paso a paso de bucle cerrado 12Nm codificador 1000CPR 6A 2 fase 86 motor paso a paso CNC 34mm eje

La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.

Se utilizará con un controlador de micro paso para reducir las vibraciones y lograr una mayor resolución de paso.

Elija una versión de referencia o solicite su propia configuración personalizada.

Características:

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	86 mm
Número de fases	Fase 2
Corriente nominal	6 Amperios
Torque de retención	12 N.m.
Resistencia	0.69 mm
Inductividad	7.2 mH
Inercia del rotor	3600 g-cm2
Peso del motor	5.5 kg
Pulso del codificador	1000
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

El codificador

Ventilación: 5 V

Producción: A + A - B + B - Z + Z -

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

eje del motor de escalonamiento del CNC del motor 86 del lazo cerrado 4.14V de la nema 6A 34 de 86*86m m 34m m 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
