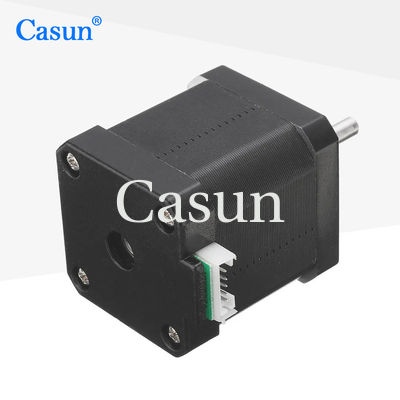

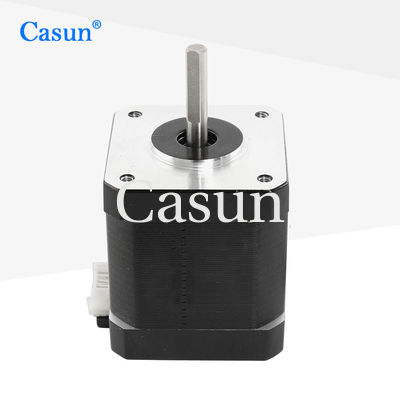

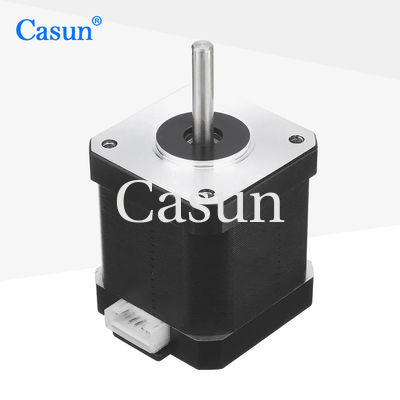

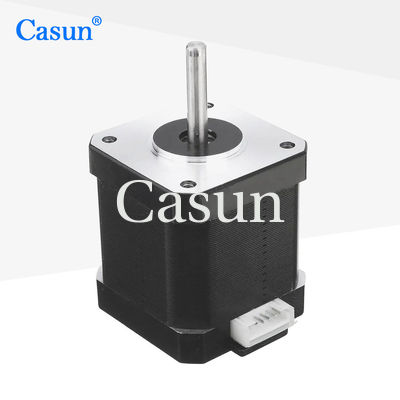

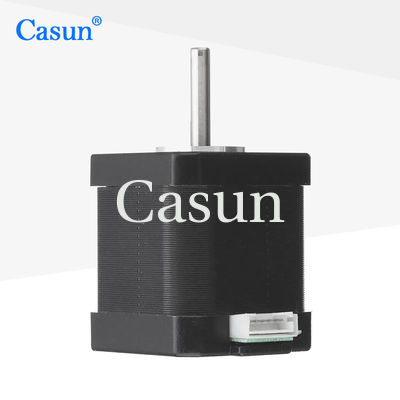

Paso del motor un motor de pasos 1.8A 42x42m m de la nema 17 del paso 3.24V motor de escalonamiento de 2 fases
La serie 42m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.
Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.
Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.
Características:
-
Versiones bipolares o unipolares disponibles
-
Para el equipo de la industria de alta tecnología y de la industria electrónica
-
Disponible en versiones simples o dobles del eje
-
Alto esfuerzo de torsión y alta precisión
-
Estableció en China durante 12 años y ha servido a más de 800 clientes
Aspecto
Dimensiones
Especificaciones del motor
Ángel del paso
|
° 1,8
|
Tamaño de Fram
|
42 milímetros
|
Número de fase
|
bifásico
|
Corriente clasificada
|
1,8 A
|
Llevar a cabo el esfuerzo de torsión
|
520 mN.m
|
Resistencia
|
1,8 ohmios
|
Inductancia
|
3,2 Mh
|
Inercia del rotor
|
² 72 g-cm
|
Peso del motor
|
0,4 kilogramos
|
Número de ventajas
|
4
|
Conexión
|
Bipolar
|
Especificaciones de funcionamiento
Ángulo del paso: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura de almacenamiento -20: °C a 100°C
Gama de humedad (%): el 85% o menos, sin condensación
Aislamiento del alambre del imán: Clase B 130 DEG C
Resistencia de aislamiento: el 100M Ohm en 500 VDC
Fuerza dieléctrica: 500 VDC para 1 minuto
Curvas del esfuerzo de torsión
Submodelos
| Modelo |
Llevar a cabo el esfuerzo de torsión |
Ángulo del paso |
Longitud del motor |
Tipo de eje |
Corriente clasificada |
| 42SHD4950 |
los 0.13N.m |
1.8° |
20m m |
D Shaft-20mm |
1.0A |
| 42SHD4003 |
los 0.26N.m |
1.8° |
34m m |
D Shaft-20mm |
0.4A |
| 42SHD0261 |
los 0.45N.m |
1.8° |
40m m |
D Shaft-20mm |
1.68A |
| 42SHD4425 |
los 0.59N.m |
1.8° |
48m m |
D Shaft-24mm |
2.0A |
| 42SHD4813 |
los 0.8N.m |
1.8° |
60m m |
D Shaft-24mm |
2.1A |
Transferencia directa
Si nuestro motor estándar no puede cubrir sus necesidades,
podemos modificar el motor para requisitos particulares según sus necesidades
El contenido modificado para requisitos particulares incluye pero no se limita a los ejes especiales, parámetros de enrrollamiento, dimensiones de la instalación, lleva los alambres con requisitos especiales, los conectores, el etc.
FAQ
1. ¿quién son nosotros?
Nos basan en Guangdong, China, comenzamos a partir de 2011, vendemos al mercado interior (63,00%), Europa occidental (12,00%), Norteamérica (9,00%), Asia del este (8,00%), Europa del Norte (2,00%), Europa Oriental (00,00%), Asia sudoriental (00,00%), Oceanía (00,00%), mediados de este (00,00%), Southern Europe (00,00%), Asia del Sur (00,00%). Hay cerca de 51-100 personas totales en nuestra oficina.
2. ¿cómo podemos garantizar calidad?
Siempre una muestra de la preproducción antes de la producción en masa;
Inspección siempre final antes del envío;
¿3.what puede usted comprar a nosotros?
Motor de pasos, motor de BLDC
4. ¿por qué debe usted comprar a nosotros no de otros proveedores?
Nos especializamos en producir y la venta de los motores de pasos más de 11 años.
5. ¿qué servicios podemos proporcionar?
Condiciones de expedición aceptadas: MANDO, CFR, CIF, EXW, envío express;
Moneda aceptada del pago: USD, CNY;
Tipo de pago aceptado: T/T, L/C, D/P D/A;
Lengua hablada: Inglés, chino, japonés
Opciones:
Codificador
|
Freno
|
Caja de cambios
|
Eje
|
|
|
|
|
Haga clic por favor “consiguen el botón de una cita” abajo para decirnos sus requisitos.
