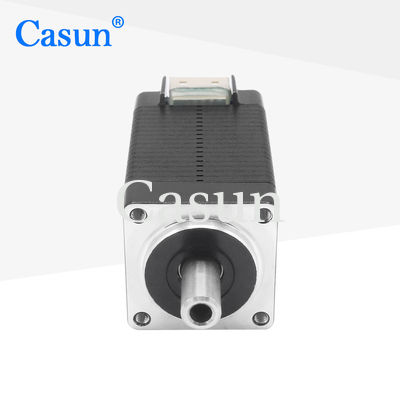

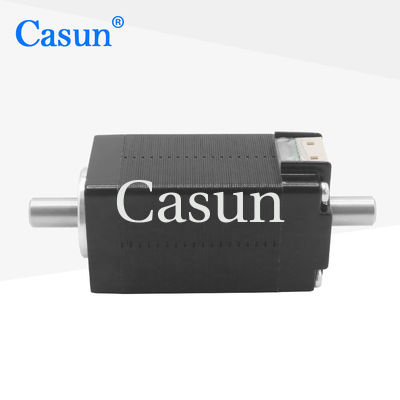

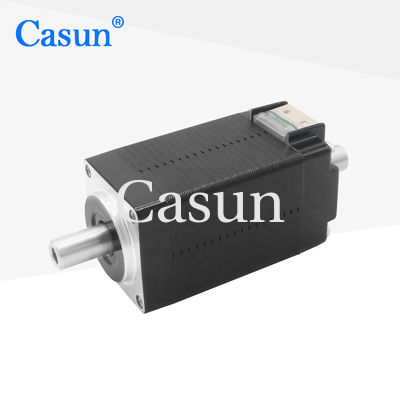

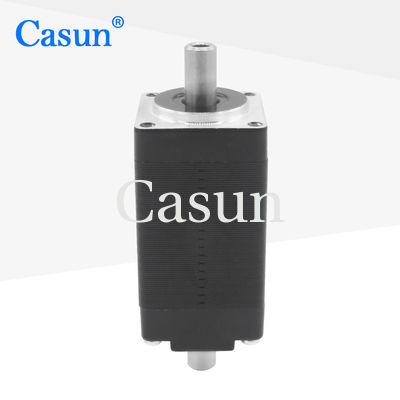

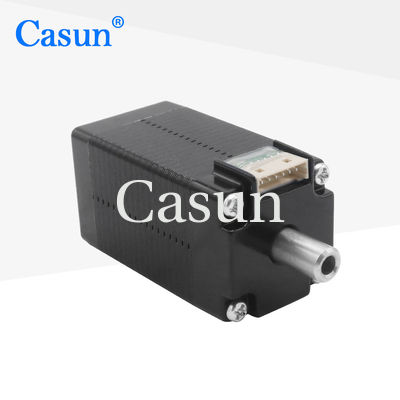

paso del motor 0.6A de 28x28x38m m un motor de escalonamiento hueco dual del eje de la nema 11 del paso 5.4V para la máquina médica
La serie 20m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.
Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.
Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.
Características:
Ángel del paso
|
° 1,8 |
Tamaño de Fram
|
42 milímetros |
Número de fase
|
bifásico |
Corriente clasificada
|
0,6 A |
Llevar a cabo el esfuerzo de torsión
|
32 mN.m |
Resistencia
|
9,0 OM |
Inductancia
|
3.2mH |
Inercia del rotor
|
² 3,8 g-cm |
Peso del motor
|
0,1 kilogramos |
Número de ventajas
|
4 |
Conexión
|
Bipolar |
Ángulo del paso: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura de almacenamiento -20: °C a 100°C
Gama de humedad (%): el 85% o menos, sin condensación
Aislamiento del alambre del imán: Clase B 130 DEG C
Resistencia de aislamiento: el 100M Ohm en 500 VDC
Fuerza dieléctrica: 500 VDC para 1 minuto
Modelo de Casun | Modelo general | Ángulo | Longitud del motor | Corriente clasificada | Llevar a cabo el esfuerzo de torsión |
B20SHD4353-10 | 8HS11-0204S | 1.8° | 28m m | 0.2A | 0,016 N.m |
8HS12-0506S | 1.8° | 28m m | 0.5A | los 0.018N.m | |
20SHD0501-10 | 8HS13-0604S | 1.8° | 34.3m m | 0.6A | los 0.018N.m |
8HS15-0304S | 1.8° | 38m m | 0.3A | los 0.03N.m | |
20SHD4255-10X | 8HS15-0604S | 1.8° | 38m m | 0.6A | los 0.04N.m |
20SHD4101-20 | 1.8° | 42m m | 0.8A | los 0.03N.m |
