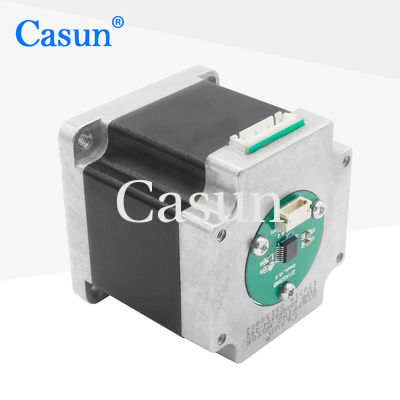

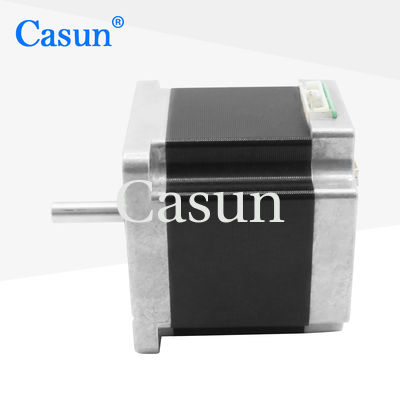

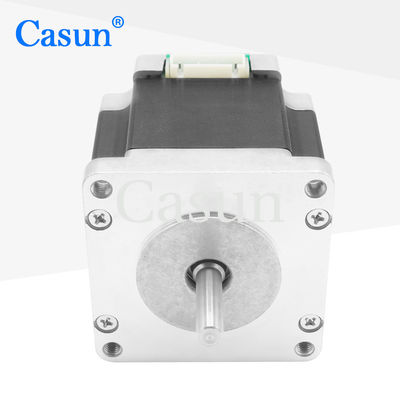

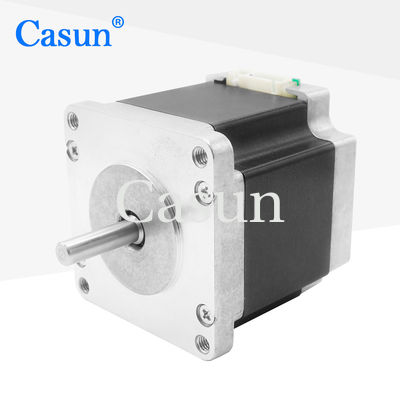

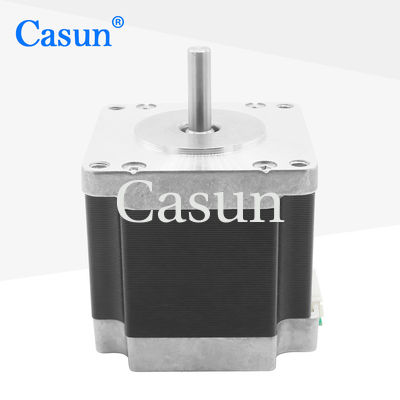

La serie 60m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.
Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.
Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.
Características:
Ángel del paso |
° 1,2 |
Tamaño de Fram |
60 milímetros |
Número de fase |
Fase 3 |
Corriente clasificada |
1,5 A |
Llevar a cabo el esfuerzo de torsión |
800 mN.m |
Resistencia |
3,6 ohmios |
Inductancia |
7,0 Mh |
Inercia del rotor |
² 260 g-cm |
Peso del motor |
0,6 kilogramos |
Número de ventajas |
4 |
Conexión |
Bipolar |
Ángulo del paso: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura de almacenamiento -20: °C a 100°C
Gama de humedad (%): el 85% o menos, sin condensación
Aislamiento del alambre del imán: Clase B 130 DEG C
Resistencia de aislamiento: el 100M Ohm en 500 VDC
Fuerza dieléctrica: 500 VDC para 1 minuto
Modelo | Tenencia Esfuerzo de torsión |
Clasificado Actual |
Resistencia por fase |
Inductancia por fase |
Muesca esfuerzo de torsión |
Rotor inercia |
Ventaja alambre |
Motor longitud |
mN.m | Ω | Mh | mN.m | ² de g.cm | No. | milímetro | ||
60SHD4201 | 650 | 0,6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2,8 | 1 | 3,3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4,2 | 0,75 | 3,7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1,55 | 3,7 | 120 | 580 | 4 |
Transferencia directa
Codificador |
Freno |
Caja de cambios |
Eje |
