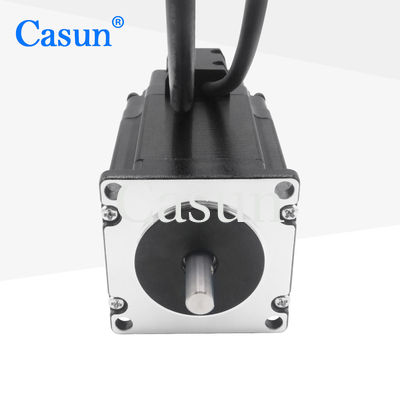

Motor de pasos híbrido cerrado del motor 2500ppr del lazo de la nema 23 de 2NM 76m m

Motor de pasos híbrido cerrado del motor 2500ppr del lazo de la nema 23 de 2NM 76m m

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4816-20BQH
Cantidad Total:	1 pieza
Precio:	$23.94-$28.34
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Color:

Negro

Actual:

3 amperios

Torque de retención:

los 2000mN.m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Resaltar:

motor del lazo cerrado de la nema 23 de 76m m

2NM motor del lazo cerrado de la nema 23

motor de pasos híbrido 2500ppr

Descripción de producto

Nema 23 Motor paso a paso de bucle cerrado 57X57MM 76mm Motor paso a paso de 2.0NM 2500ppr Motor paso a paso híbrido de bucle cerrado

La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.

Se utilizará con un controlador de micro paso para reducir las vibraciones y lograr una mayor resolución de paso.

Elija una versión de referencia o solicite su propia configuración personalizada.

Características:

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	57 mm
Número de fases	Fase 2
Corriente nominal	3Amp
Torque de retención	Las demás:
Resistencia	0.95 ohm
Inductividad	3.6mH
Inercia del rotor	460 g-cm2
Peso del motor	1.1 kg
El eje D	20 mm
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Juego radial del eje:0.02 Máximo (450 g de carga)

Juego axial del eje:0.08 Máximo (450 g de carga)

Fuerza radial máxima: 28 N (20 mm desde la brida)

Fuerza axial máxima):10N

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Duración del cuerpo	Diámetro del tornillo	El tono	Duración del tornillo
20 mm Cuadrados 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Motor de pasos híbrido cerrado del motor 2500ppr del lazo de la nema 23 de 2NM 76m m 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
