Lugar de origen | China |
Nombre de la marca | Casun |
Certificación | CE,ROHS,ISO |
Número de modelo | 28SHD4202-36NM |

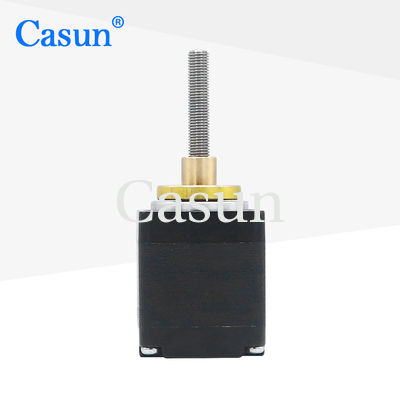

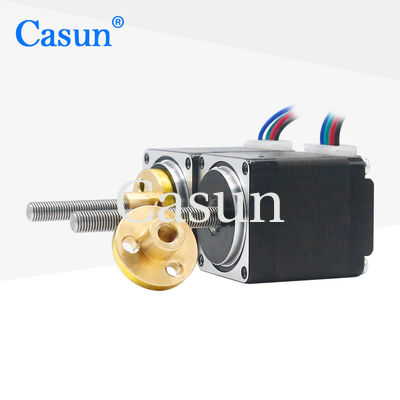

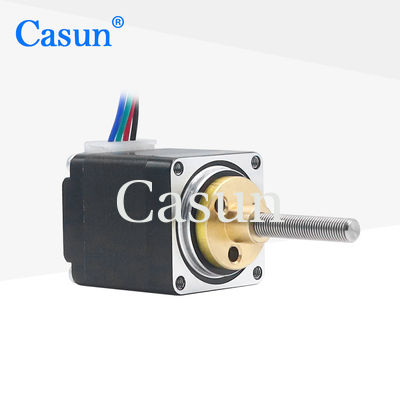

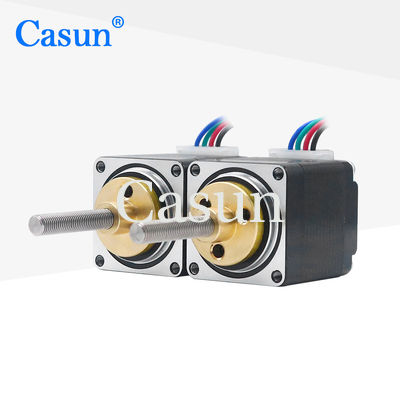

Motor de pasos linear de pasos del motor tr4.76X0.635 los 60mN.m 0.67Amp 3.75v del srew de la ventaja de la nema 11
Motor de pasos de la bola NEMA17 con el tornillo de posicionamiento que lleva a cabo el esfuerzo de torsión los 280mN.m 0.2kg tr8*8 para el CNC
La serie 42m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.
Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.
Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.
Características:
Ángel del paso
|
° 1,8 |
Tamaño de Fram
|
28m m |
Número de fase
|
bifásico |
Corriente clasificada
|
0.67Amp |
Llevar a cabo el esfuerzo de torsión
|
60 mN.m |
Resistencia
|
5.6ohm |
Inductancia
|
3.4mH |
Inercia del rotor
|
² 9g-cm |
Peso del motor
|
0.12kg |
Tornillo de posicionamiento
|
Tr4.76X0.635 |
Conexión
|
Bipolar |
Ángulo del paso: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura de almacenamiento -20: °C a 100°C
Gama de humedad (%): el 85% o menos, sin condensación
Aislamiento del alambre del imán: Clase B 130 DEG C
Resistencia de aislamiento: el 100M Ohm en 500 VDC
Fuerza dieléctrica: 500 VDC para 1 minuto
Juego radial del eje: 0.02Max. (450g-load)
Juego axial del eje: 0.08Max. (450g-load)
Fuerza radial máxima: 28N (20m m del reborde)
Fuerza axial máxima): 10N
Modelo | Llevar a cabo el esfuerzo de torsión | Ángulo del paso | Longitud del motor | Tipo de eje | Corriente clasificada |
42SHD4950 | los 0.13N.m | 1.8° | 20m m | D Shaft-20mm | 1.0A |
42SHD4003 | los 0.26N.m | 1.8° | 34m m | D Shaft-20mm | 0.4A |
42SHD0261 | los 0.45N.m | 1.8° | 40m m | D Shaft-20mm | 1.68A |
42SHD4425 | los 0.59N.m | 1.8° | 48m m | D Shaft-24mm | 2.0A |
42SHD4813 | los 0.8N.m | 1.8° | 60m m | D Shaft-24mm | 2.1A |
Longitud corporal | Diámetro del tornillo | Echada | Longitud del tornillo | ||
20 milímetros 34 milímetros 40 milímetros 48 milímetros 60 milímetros |
5 | 2 | 20-1000 milímetros | ||
8 | |||||
6,35 | 1,27 | ||||
3,175 | |||||
6,35 | |||||
6,5 | 3 | ||||
6,35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
