la nema 14 de 6.8V 1A adaptó el motor del motor de pasos el 180mN.M Planetary Gear Reducer

la nema 14 de 6.8V 1A adaptó el motor del motor de pasos el 180mN.M Planetary Gear Reducer

Nombre De La Marca:	Casun
Número De Modelo:	P35SHD4118-19G
Cantidad Total:	1 pieza
Precio:	$18.9-$24
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Ángulo de Steper:

1.8degree

Fase:

Tensión nominal:

6.8V

Tarifa actual:

Torque de retención:

el 180mN.m

Esfuerzo de torsión de la muesca:

el 15mN.m

Relación:

19.2:1

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Carton: 38x29x18cm

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

NEMA 14 de 6.8V 1A

1A la nema 14 adaptó el motor de pasos

motor del 180mN.M Planetary Gear Reducer

Descripción de producto

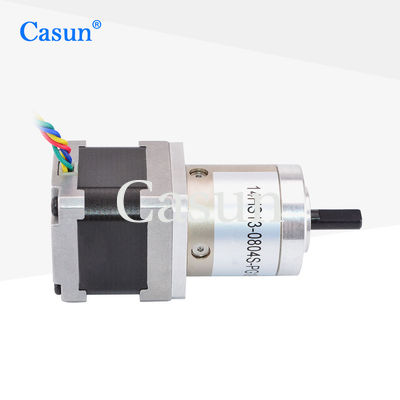

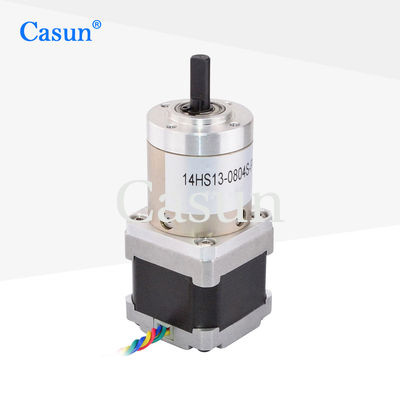

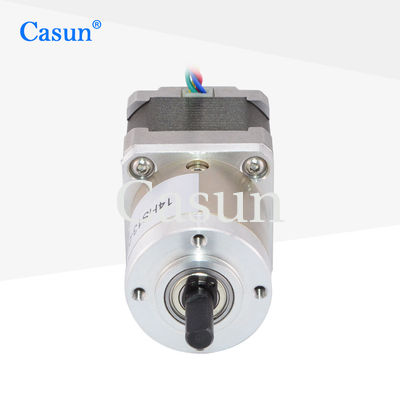

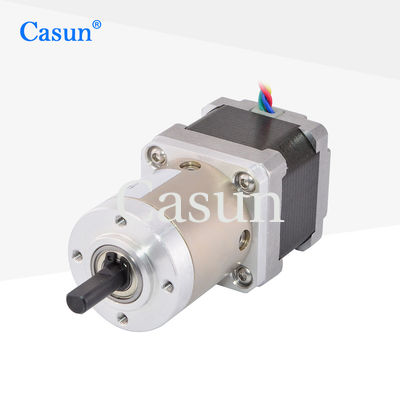

Motor paso a paso con engranaje NEMA 14 de 6.8V 1A y reductor planetario de 180mN.M

El motor paso a paso con engranaje NEMA 14 1A de 6.8V y 180 mN.m de par presenta un reductor de engranajes planetarios de alta eficiencia con una relación de reducción de 19:1. Este motor paso a paso NEMA 14 14HS13-0804S-PG19 ofrece un potente par de retención en un diseño compacto de motor paso a paso híbrido de 42 mm.

Úselo con un controlador de micropasos para reducir la vibración y lograr una mayor resolución de pasos. Elija entre versiones básicas o solicite configuraciones personalizadas para satisfacer sus requisitos específicos.

Características principales

Versiones bipolares o unipolares disponibles
Construcción de motor paso a paso híbrido
Disponible en versiones de eje simple o doble
Aprobado por CE y RoHS
Personalizaciones disponibles bajo pedido

Dimensiones

Especificaciones del motor

Ángulo de paso	1.8°
Tamaño del marco	35 mm
Número de fase	2 fases
Corriente nominal	1.0 A
Par de retención	180 mN.m
Resistencia	6.8 ohm
Inductancia	10 mH
Inercia del rotor	180 g-cm²
Peso del motor	0.4 kg
Relación de reducción de engranajes	19.2:1
Conexión	Bipolar

Especificaciones de operación

Motor

Ángulo de paso	1.8°
Temperatura máxima	80°C máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de almacenamiento	-20°C a 100°C
Rango de humedad	85% o menos, sin condensación
Aislamiento del cable del imán	Clase B 130°C
Resistencia de aislamiento	100M Ohm a 500 VDC
Rigidez dieléctrica	500 VDC durante 1 minuto

Caja de engranajes

Material de la carcasa	Metal
Rodamiento en la salida	Rodamientos de bolas
Carga radial máxima (12 mm desde la brida)	≤80N
Carga axial máxima del eje	≤30N
Juego radial del eje (cerca de la brida)	≤0.06m
Juego axial del eje	≤0.3mm
Holgura sin carga	≤1.5°

Submodelos

Longitud del motor	Longitud de la caja de engranajes	Relación	Eficiencia
26 mm
34 mm
40 mm	29.1 mm	3.71	90%
	36.8 mm	13.76	80%
	44.6 mm	51	70%
		71
		99.5
		139

Opciones disponibles

Encoder

Freno

Caja de engranajes

Eje

Personalización disponible:Si nuestro motor estándar no satisface sus necesidades, podemos personalizar el motor de acuerdo con sus requisitos. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables de conexión con requisitos especiales, conectores, etc.
