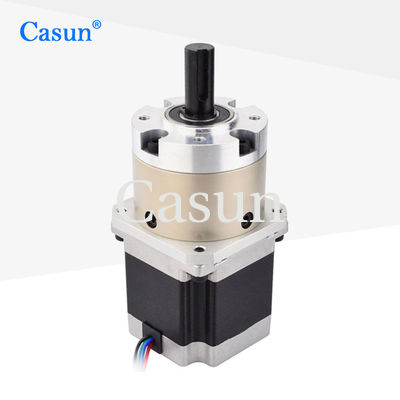

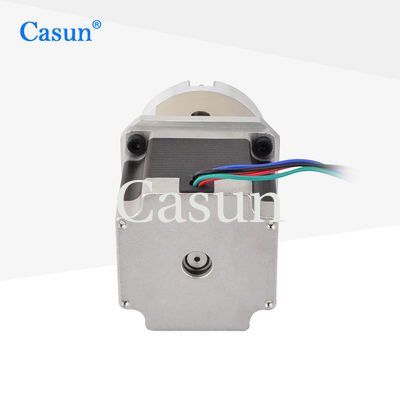

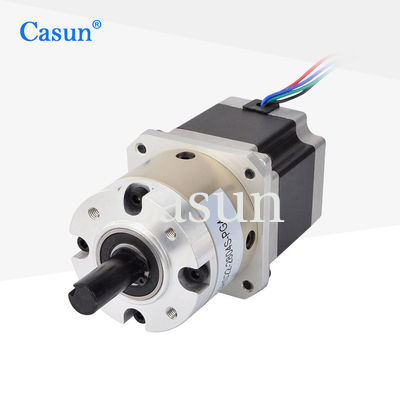

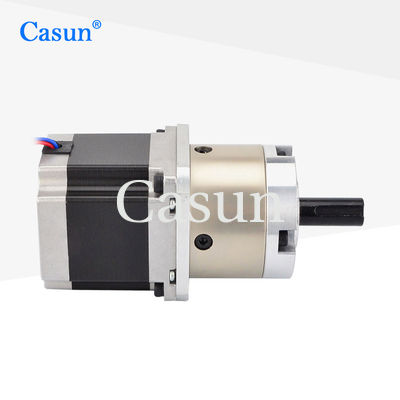

23 46.64:1 del ratio de la nema adaptaron la caja de cambios de Casun 2.8Al 1.2N.m del motor de pasos para el brazo robótico
1:64 planetario 23HS22-280 del ratio de reducción del engranaje del motor de pasos de la caja de cambios de la nema 23 para el brazo robótico del dispositivo médico del CNC
La serie 42m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.
Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.
Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.
Características:
-
Versiones bipolares o unipolares disponibles
-
Construcción de pasos híbrida
-
Disponible en versiones simples o dobles del eje
-
El CE y RoHS aprobaron
-
Arreglos para requisitos particulares a petición
Especificaciones del motor
|
Ángel del paso
|
° 1,8
|
|
Tamaño de Fram
|
57 milímetros
|
|
Número de fase
|
bifásico
|
|
Corriente clasificada
|
2,8 A
|
|
Llevar a cabo el esfuerzo de torsión
|
el 1250mN.m
|
|
Resistencia
|
0,9 hm
|
|
Inductancia
|
2,5 Mh
|
|
Inercia del rotor
|
² 260 g-cm
|
|
Peso del motor
|
1,1 kilogramos
|
|
Ratio de reducción del engranaje
|
46,661
|
|
Conexión
|
Bipolar
|
Especificaciones de funcionamiento
Motor
Ángulo del paso: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura de almacenamiento -20: °C a 100°C
Gama de humedad (%): el 85% o menos, sin condensación
Aislamiento del alambre del imán: Clase B 130 DEG C
Resistencia de aislamiento: el 100M Ohm en 500 VDC
Fuerza dieléctrica: 500 VDC para 1 minuto
Caja de engranajes
Vivienda del material: Metal
El llevar en la salida: Rodamientos
Carga de Max.Radial (12m m del reborde): ≤250N
Carga axial de Max.Shaft: ≤100N
Juego radial del eje (cerca ensanchar): ≤0.08m
Juego axial del eje: ≤0.4mm
Contragolpe en sin carga: ≤2.5°
Curvas del esfuerzo de torsión
Submodelos
| Longitud del motor |
Longitud de la caja de cambios |
Raio |
Eficacia |
41 milímetros
54 milímetros
76 milímetros
83 milímetros
100 milímetros
|
48 milímetros |
3,6 |
el 90% |
| 4,25 |
| 60 milímetros |
12,96 |
el 80% |
| 15,3 |
| 18,1 |
| 72 milímetros |
46,66 |
el 70% |
| 55,08 |
| 65,025 |
| 76,77 |
Transferencia directa
Si nuestro motor estándar no puede cubrir sus necesidades,
podemos modificar el motor para requisitos particulares según sus necesidades
El contenido modificado para requisitos particulares incluye pero no se limita a los ejes especiales, parámetros de enrrollamiento, dimensiones de la instalación, lleva los alambres con requisitos especiales, los conectores, el etc.
FAQ
1. ¿quién son nosotros?
Nos basan en Guangdong, China, comenzamos a partir de 2011, vendemos al mercado interior (63,00%), Europa occidental (12,00%), Norteamérica (9,00%), Asia del este (8,00%), Europa del Norte (2,00%), Europa Oriental (00,00%), Asia sudoriental (00,00%), Oceanía (00,00%), mediados de este (00,00%), Southern Europe (00,00%), Asia del Sur (00,00%). Hay cerca de 51-100 personas totales en nuestra oficina.
2. ¿cómo podemos garantizar calidad?
Siempre una muestra de la preproducción antes de la producción en masa;
Inspección siempre final antes del envío;
¿3.what puede usted comprar a nosotros?
Motor de pasos, motor de BLDC
4. ¿por qué debe usted comprar a nosotros no de otros proveedores?
Nos especializan en producir y la venta de los motores de pasos por más de 11 años.
5. ¿qué servicios podemos proporcionar?
Condiciones de expedición aceptadas: MANDO, CFR, CIF, EXW, envío express;
Moneda aceptada del pago: USD, CNY;
Tipo de pago aceptado: T/T, L/C, D/P D/A, Paypal;
Lengua hablada: Inglés, chino, japonés
Opciones:
Codificador | Freno | Caja de cambios | Eje
