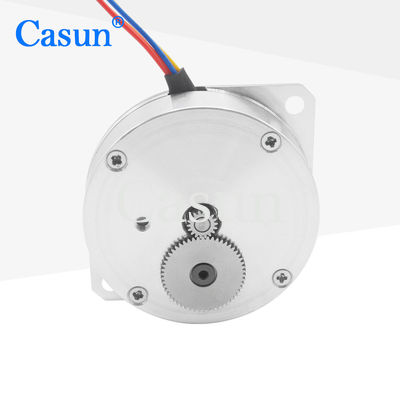

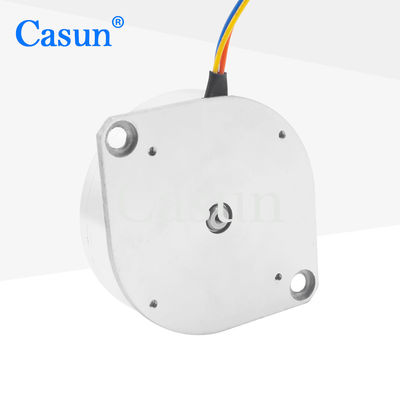

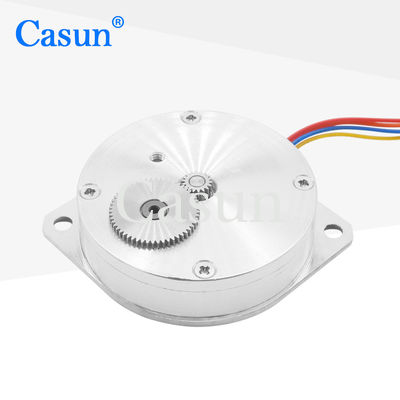

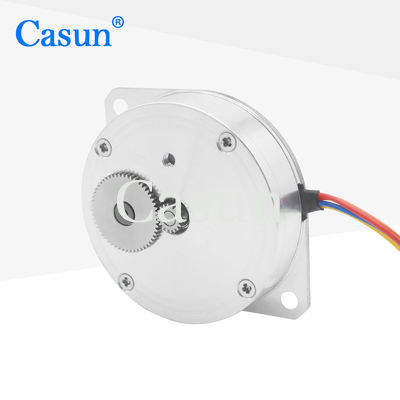

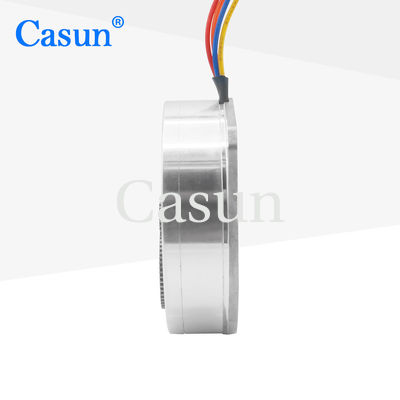

Motor de escalonamiento híbrido de pasos del grado 2.5V del motor 1,8 de la crepe de Casun los 52mN.m con la aprobación del CE
La serie híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.
Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.
Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.
Características:
-
Versiones bipolares o unipolares disponibles
-
Construcción de pasos híbrida
-
Disponible en versiones simples o dobles del eje
-
El CE y RoHS aprobaron
-
Arreglos para requisitos particulares a petición
Especificaciones del motor
|
Ángel del paso
|
° 1,8
|
|
Tamaño de Fram
|
46m m
|
|
Número de fase
|
bifásico
|
|
Corriente clasificada
|
1.0Amp
|
|
Llevar a cabo el esfuerzo de torsión
|
52 mN.m
|
|
Resistencia
|
2,5 OM
|
|
Inductancia
|
1.7mH
|
|
Inercia del rotor
|
² 7 g-cm
|
|
Peso del motor
|
0.1kg
|
|
Número de ventajas
|
4
|
|
Conexión
|
Bipolar
|
Especificaciones de funcionamiento
Ángulo del paso: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura de almacenamiento -20: °C a 100°C
Gama de humedad (%): el 85% o menos, sin condensación
Aislamiento del alambre del imán: Clase B 130 DEG C
Resistencia de aislamiento: el 100M Ohm en 500 VDC
Fuerza dieléctrica: 500 VDC para 1 minuto
Curvas del esfuerzo de torsión
Submodelos
| Modelo No |
Ángulo del paso (°) |
Voltaje clasificado (V) |
(a) actual clasificado |
Resistencia de la fase (Ω) |
Inductancia de la fase (Mh) |
Llevando a cabo el esfuerzo de torsión (Kg.cm) |
Esfuerzo de torsión de la muesca (g.cm máximos) |
Inercia del rotor (² de g.cm) |
Longitud del motor (milímetros) |
Peso del motor (kilogramos) |
| 46SHY4001-3A |
1.8° |
3.2V |
1A |
3.2ohm |
2.7mH |
el 100mN.m |
los 8mN.m |
11 |
46 |
0,1 |
| 46SHY4001-13S |
1.8° |
3.2V |
1A |
3.2ohm |
2.7mH |
el 100mN.m |
los 8mN.m |
11 |
46 |
0,1 |
| 46SHY4302-3A2-2 |
1.8° |
1.64V |
2A |
0.82ohm |
1mH |
el 190mN.m |
el 12mN.m |
18 |
46 |
0,2 |
| 46SHY4003-4AL1-1 |
1.8° |
2.8V |
1A |
2.8ohm |
2.4mH |
los 90mN.m |
los 8mN.m |
11 |
46 |
0,1 |
| 46SHY4001-3AL1-1 |
1.8° |
3.2V |
1A |
3.2ohm |
2.7mH |
el 100mN.m |
los 8mN.m |
11 |
46 |
0,1 |
| 46SHY4401-2A1 |
1.8° |
2.5V |
1A |
2.5ohm |
1.7mH |
los 52mN.m |
los 8mN.m |
7 |
46 |
0,1 |
| Modelo |
Longitud del motor |
Actual |
Llevar a cabo el esfuerzo de torsión |
| P28SHD4611 |
9.5m m |
0.5A |
el 16mN.m |
| P28SHD4701 |
10.6m m |
0.5A |
los 20mN.m |
| P28SHD4750 |
13-15m m |
0.5A |
los 25mN.m |
| P28SHD4950 |
17.9m m |
0.5A |
los 35mN.m |
Transferencia directa
Si nuestro motor estándar no puede cubrir sus necesidades,
podemos modificar el motor para requisitos particulares según sus necesidades
El contenido modificado para requisitos particulares incluye pero no se limita a los ejes especiales, parámetros de enrrollamiento, dimensiones de la instalación, lleva los alambres con requisitos especiales, los conectores, el etc.
