Motor de pasos del tornillo de posicionamiento

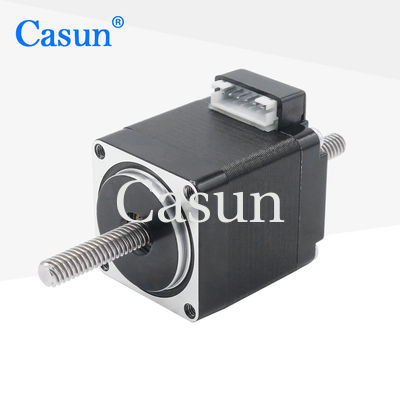

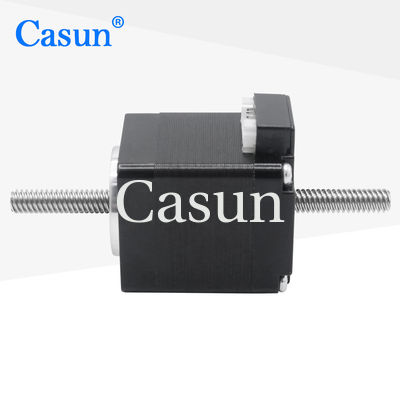

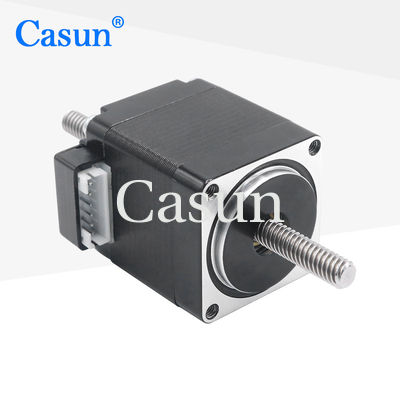

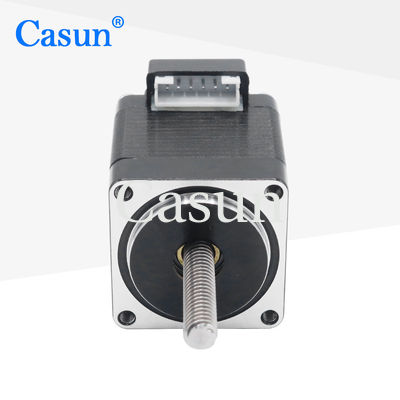

motor de pasos de la nema 11 de 50mNM 0.12kg con el tornillo de posicionamiento Tr5X4 bipolar

motor de pasos de la nema 11 de 50mNM 0.12kg con el tornillo de posicionamiento Tr5X4 bipolar

Nombre De La Marca:	Casun
Número De Modelo:	28SHD0202-75TL
Cantidad Total:	1 pieza
Precio:	$9.94-$12.8
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Color:

Negro

Actual:

0.67Amp

Torque de retención:

los 50mN.m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

50mNM motor de pasos de la nema 11

0.12kg motor de pasos de la nema 11

Motor de pasos del tornillo de posicionamiento Tr5X4

Descripción de producto

Motor paso a paso NEMA 11 de 50mNM y 0.12kg con tornillo de avance Tr5X4 bipolar

Motor paso a paso NEMA11 con tornillo de avance y tornillo de avance con par de retención de 50mN.m 0.12kg tr5*4 para aplicaciones 3D. La serie de motores paso a paso híbridos de 42 mm ofrece un potente par de retención en una variedad de tamaños. Úselo con un controlador de micropasos para reducir la vibración y lograr una mayor resolución de pasos. Elija una versión básica o solicite su propia configuración personalizada.

Características principales

Disponibles versiones bipolares o unipolares
Construcción de motor paso a paso híbrido
Disponible en versiones de eje simple o doble
Aprobado por CE y RoHS
Personalizaciones bajo pedido

Dimensiones

Especificaciones del motor

Ángulo de paso	1.8°
Tamaño del marco	28mm
Número de fase	2 fases
Corriente nominal	0.67Amperios
Par de retención	50 mN.m
Resistencia	5.6 ohmios
Inductancia	3.9mH
Inercia del rotor	9g-cm²
Peso del motor	0.12kg
Tornillo de avance	Tr5X4
Conexión	Bipolar

Especificaciones de funcionamiento

Ángulo de paso	1.8°
Temperatura máxima	80°C máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de almacenamiento	-20°C a 100°C
Rango de humedad	85% o menos, sin condensación
Aislamiento del cable del imán	Clase B 130°C
Resistencia de aislamiento	100M Ohm a 500 VDC
Rigidez dieléctrica	500 VDC durante 1 minuto
Juego radial del eje	0.02 máx. (carga de 450g)
Juego axial del eje	0.08 máx. (carga de 450g)
Fuerza radial máx.	28N (20mm desde la brida)
Fuerza axial máx.	10N

Modelos disponibles

Modelo	Par de retención	Ángulo de paso	Longitud del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13N.m	1.8°	20mm	Eje D-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Eje D-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Eje D-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Eje D-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Eje D-24mm	2.1A

Opciones de personalización

Si nuestro motor estándar no satisface sus necesidades, podemos personalizar el motor según sus requisitos. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables de conexión con requisitos especiales, conectores, etc.

Encoder

Freno

Reductor

Eje

Obtener presupuesto
