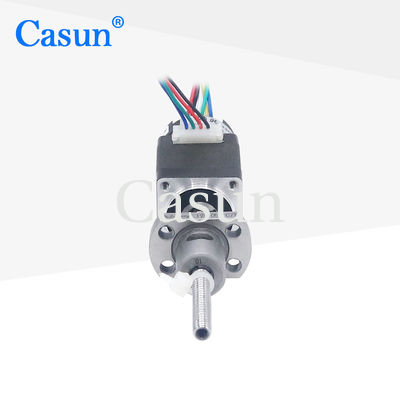

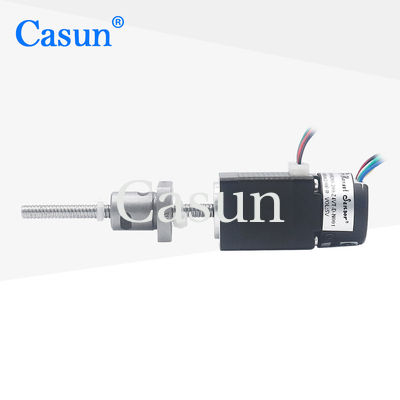

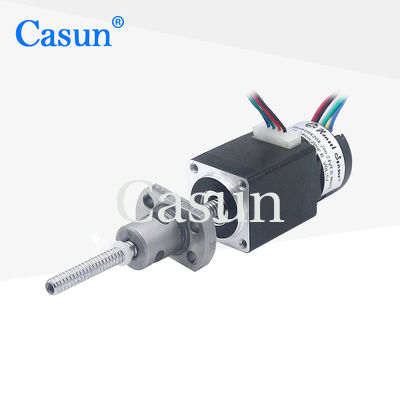

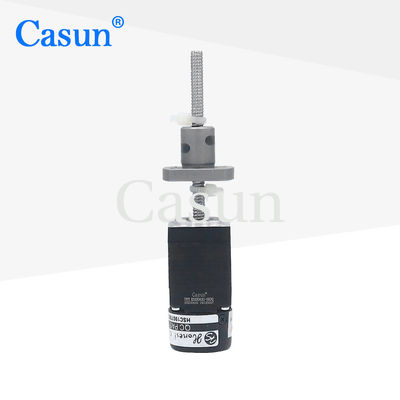

motor de pasos del 14mN.M Nema 8 con el motor del tornillo L200/250/300MM de la bola

motor de pasos del 14mN.M Nema 8 con el motor del tornillo L200/250/300MM de la bola

Nombre De La Marca:	Casun
Número De Modelo:	B20SHD4351-56GPQ
Cantidad Total:	1 pieza
Precio:	$24.94-$35
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Color:

Negro

Actual:

0.5A

Torque de retención:

el 14mN.m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

motor de pasos del 14mN.M Nema 8

Motor de pasos Nema8 con el tornillo de la bola

tornillo de la bola del 14mN.M Nema 8

Descripción de producto

Motor paso a paso Nema8 14mN.M con tornillo de bola L200/250/300MM

Motor paso a paso Nema8 14mN.m 0.5mp con tornillo de bola L200/250/300MM para instrumento de dibujo. La serie de motores paso a paso híbridos de 42 mm ofrece un potente par de retención en una variedad de tamaños. Úselo con un controlador de micropasos para reducir la vibración y lograr una mayor resolución de pasos. Elija una versión básica o solicite su propia configuración personalizada.

Características clave

Versiones bipolares o unipolares disponibles

Construcción de motor paso a paso híbrido

Disponible en versiones de eje simple o doble

Aprobado por CE y RoHS

Personalizaciones bajo pedido

Dimensiones

Especificaciones del motor

Especificación	Valor
Ángulo de paso	1.8°
Tamaño del marco	20mm
Número de fase	2 fases
Corriente nominal	0.5A
Par de retención	14mN.m
Resistencia	5.5ohm
Inductancia	1.5mH
Inercia del rotor	2g-cm²
Peso del motor	0.08kg
Husillo	SF0401
Conexión	Bipolar

Especificaciones de operación

Ángulo de paso	1.8°
Temperatura máxima	80°C máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de almacenamiento	-20°C a 100°C
Rango de humedad	85% o menos, sin condensación
Aislamiento del cable del imán	Clase B 130 °C
Resistencia de aislamiento	100M Ohm a 500 VCC
Rigidez dieléctrica	500 VCC durante 1 minuto
Juego radial del eje	0.02Máx. (carga de 450g)
Juego axial del eje	0.08Máx. (carga de 450g)
Fuerza radial máxima	28N (20mm desde la brida)
Fuerza axial máxima	10N

Modelos disponibles

Modelo	Par de retención	Ángulo de paso	Longitud del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13N.m	1.8°	20mm	Eje D-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Eje D-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Eje D-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Eje D-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Eje D-24mm	2.1A

Soluciones de motores personalizados

Si nuestro motor estándar no satisface sus necesidades, podemos personalizar el motor según sus requisitos. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables de conexión con requisitos especiales, conectores, etc.

Opciones disponibles

Encoder

Freno

Reductor

Eje
