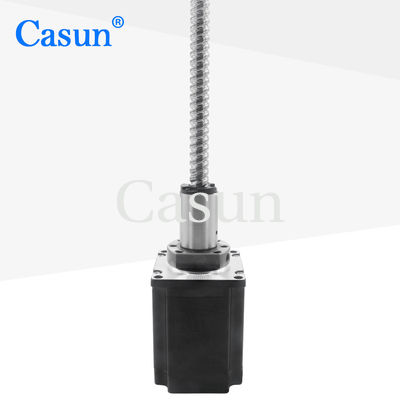

actuador linear 76m m del híbrido del motor de pasos del tornillo de la bola de la nema 23 de 2000mNm 4A 24m m

actuador linear 76m m del híbrido del motor de pasos del tornillo de la bola de la nema 23 de 2000mNm 4A 24m m

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4816-201GHH
Cantidad Total:	1 pieza
Precio:	$100-$102
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Color:

Negro

Actual:

Torque de retención:

los 2000mN.m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

4A tornillo de la bola de la nema 23

2000mNm NEMA 23

motor de pasos del tornillo de la bola de 76m m 24m m

Descripción de producto

2000mNm 4A NEMA 23 motor paso a paso de tornillo de bolas actuador lineal híbrido 76mm 24mm

Resumen del producto

Nema 23 motor de escudo lineal con torque de retención de 2000mNm, corriente nominal de 4,0A, longitud de 76 mm y tornillo de plomo de diámetro de 24 mm.ideal para aplicaciones de impresión 3D y sistemas de control de movimiento de precisión.

La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en varios tamaños.Disponible en versiones de referencia o configuraciones personalizadas.

Características clave

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Personalizaciones disponibles bajo petición

Las dimensiones

Especificaciones del motor

Especificación	Valor
Ángulo de paso	1.8°
Tamaño del marco	Cuadrados
Número de fases	Fase 2
Corriente nominal	3A
Torque de retención	Las medidas de seguridad se aplicarán en el caso de las aeronaves.
Resistencia	0.95 ohmios
Inductividad	3.6 mH
Inercia del rotor	460 g-cm2
Peso del motor	1.4 kg
Parafusos de plomo	SPS01210-2. ¿Qué quiere decir?8
Conexión	Bipolaridad

Especificaciones de funcionamiento

Parámetro	Especificación
Ángulo de paso	1.8°
Temperatura máxima	80 °C como máximo
Temperatura ambiente	-20 °C a 50 °C
Temperatura de almacenamiento	-20 °C a 100 °C
Rango de humedad	El contenido de nitrógeno en el aceite de oliva no debe exceder del 85%
Aislamiento por alambre magnético	Clase B 130°C
Resistencia al aislamiento	100 M Ohm a 500 VDC
Resistencia dieléctrica	500 VDC durante 1 minuto
Juego radial del eje	0.02 Max. (450 g de carga)
Juego axial del eje	0.08 Max. (450 g de carga)
Max. Fuerza radial	28N (20 mm desde la brida)
Max. Fuerza axial	10N

Modelos disponibles

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Soluciones de motor personalizadas

Si nuestro motor estándar no puede satisfacer sus necesidades, podemos personalizar el motor de acuerdo con sus requisitos.dimensiones de la instalación, cables de plomo con requisitos especiales, conectores, y más.

Opciones disponibles

El codificador

Freno

Caja de cambios

El eje

Por favor haga clic en el botón "Obtener una cotización" a continuación para decirnos sus requisitos.

Obtener una cita
