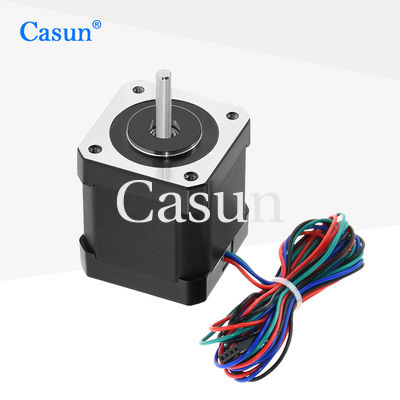

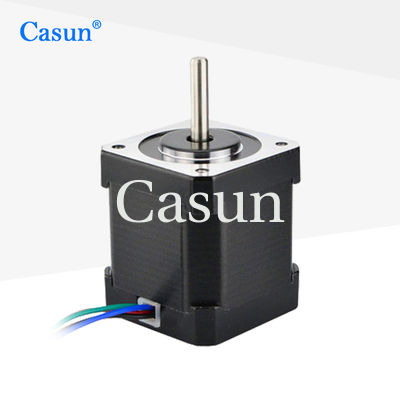

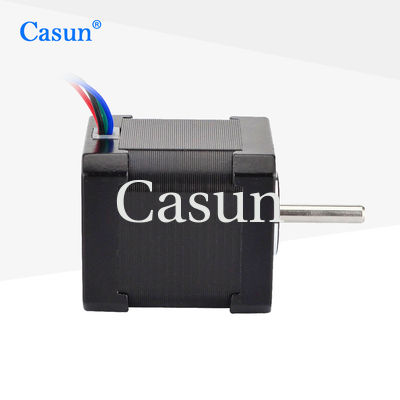

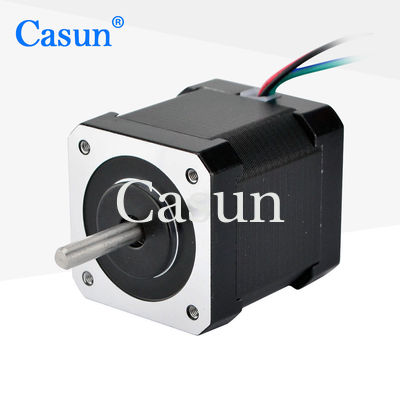

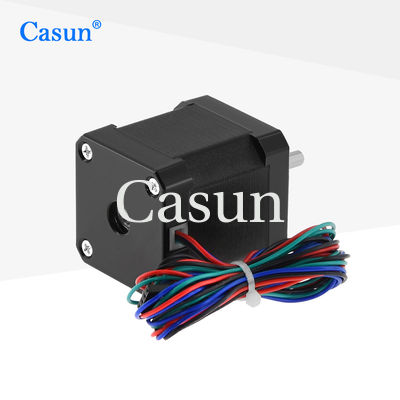

motor de pasos bipolar de la nema 17 híbridos del motor de pasos 1.68A para el router del CNC

motor de pasos bipolar de la nema 17 híbridos del motor de pasos 1.68A para el router del CNC

Nombre De La Marca:	Casun
Número De Modelo:	42SHD4438-24H
Cantidad Total:	1 pieza
Precio:	$3.14-$5
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROSH,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

los 4.2kg.cm

Actual:

1.68A

Duración del motor:

48mm

Eje:

Longitud redonda del eje 24m m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

motor de pasos híbrido 1.68A

Nema híbrida 17 del motor de pasos

Motor de pasos bipolar de la nema 17

Descripción de producto

[42SHD4438] Motor paso a paso híbrido NEMA 17 42×42×48mm 1.68A con 4 cables para equipos CNC

La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.

Se utilizará con un controlador de micro paso para reducir las vibraciones y lograr una mayor resolución de paso.

Elija una versión de referencia o solicite su propia configuración personalizada.

Características:

Las versiones bipolares o unipolares están disponibles
Acepta la fabricación por contrato.
Disponible en versiones de eje simple o doble
Establecida en China desde hace 12 años y ha servido a más de 800 clientes.
Investigación y desarrollo profesionales

Apariencia

motor de pasos bipolar de la nema 17 híbridos del motor de pasos 1.68A para el router del CNC 0

Las dimensiones

motor de pasos bipolar de la nema 17 híbridos del motor de pasos 1.68A para el router del CNC 1

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	Cuadrados
Número de fases	Fase 2
Corriente nominal	1.68 A
Torque de retención	4.2kg.cm
Resistencia	1.65 ohmios
Inductividad	37 mH
Inercia del rotor	72 g-cm2
Peso del motor	0.38 kg
Número de pistas	4
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:

El codificador	Freno	Caja de cambios	El eje

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
