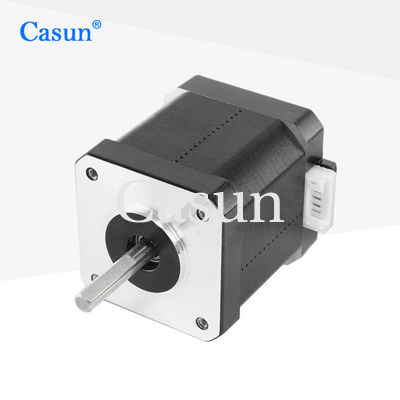

los 550mN.M 2 motor de pasos 42x42m m del híbrido de la nema 17 de la fase 3.0V DC

los 550mN.M 2 motor de pasos 42x42m m del híbrido de la nema 17 de la fase 3.0V DC

Nombre De La Marca:	Casun
Número De Modelo:	42SHD0437-24BH
Cantidad Total:	1 pieza
Precio:	$3.14-$5
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROSH,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

los 550mN.m

Actual:

1.68A

Duración del motor:

48mm

Eje:

Longitud plana del eje que muele 24m m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

nema bifásica 17 de 3.0V DC

Motor de pasos híbrido 42x42m m

los 550mN.M Nema 17

Descripción de producto

La serie de motores paso a paso híbridos de 42 mm viene en una variedad de tamaños y proporciona un fuerte par de retención.

Se utilizará en conjunto con un controlador de micro-pasos para reducir la vibración y aumentar la resolución de los pasos.

Seleccione un modelo básico o pida una configuración que sea única para usted.

Características:

Se ofrecen versiones en unipolar o bipolar
Para equipos electrónicos industriales y equipos industriales de alta tecnología
Disponible en variantes con eje único o doble
Se requieren "múltiples certificaciones internacionales"
Investigación y desarrollo expertos en fabricación

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	Cuadrados
Número de fases	Fase 2
Corriente nominal	1.68 A
Torque de retención	550 mN.m
Resistencia	1.8 ohmios
Inductividad	4.5 mH
Inercia del rotor	72 g-cm2
Peso del motor	0.38 kg
Número de pistas	4
Conexión	Bipolaridad

Apariencia

los 550mN.M 2 motor de pasos 42x42m m del híbrido de la nema 17 de la fase 3.0V DC 0

Las dimensiones

los 550mN.M 2 motor de pasos 42x42m m del híbrido de la nema 17 de la fase 3.0V DC 1

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:

El codificador	Freno	Caja de cambios	El eje

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
