1,8 42 híbrido del brazo mecánico del motor de pasos 1.68A de la nema 17 de pasos

1,8 42 híbrido del brazo mecánico del motor de pasos 1.68A de la nema 17 de pasos

Nombre De La Marca:	Casun
Número De Modelo:	42SHD0437-24BD
Cantidad Total:	1 pieza
Precio:	$3.14-$5
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROSH,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

los 550mN.m

Actual:

1.68A

Duración del motor:

48mm

Eje:

Longitud plana del eje que muele 24m m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

1 8 42 motor de pasos de la nema 17

Motor de pasos 1.68A de la nema 17

Descripción de producto

En una variedad de tamaños, la serie de motores paso a paso híbridos de 42 mm proporciona un fuerte par de retención.

Para disminuir las vibraciones y obtener una mayor resolución de paso, utilizar con un controlador de micro paso.

Seleccione una versión estándar o solicite una versión especialmente configurada.

Características:

Se ofrecen versiones en unipolar o bipolar.
Para equipos electrónicos industriales y equipos industriales de alta tecnología
Disponible en variantes con eje único o doble
Alta precisión y par
Con una historia de 12 años en China y más de 800 clientes atendidos

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	Cuadrados
Número de fases	Fase 2
Corriente nominal	1.5 A
Torque de retención	550 mN.m
Resistencia	1.65 ohmios
Inductividad	4.5 mH
Inercia del rotor	72 g-cm2
Peso del motor	0.38 kg
Número de pistas	4
Conexión	Bipolaridad

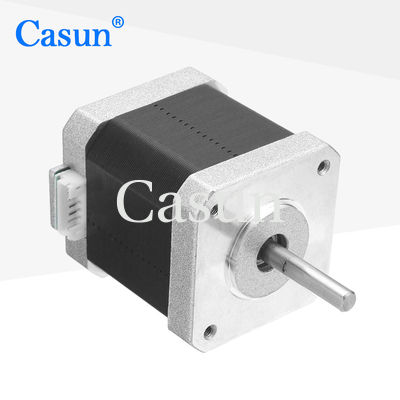

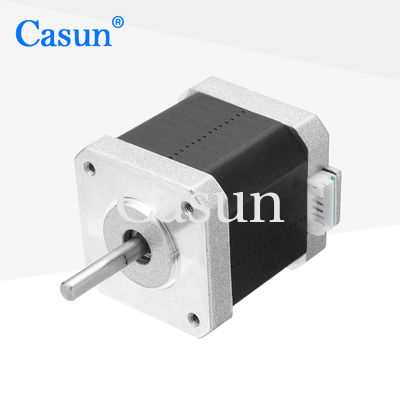

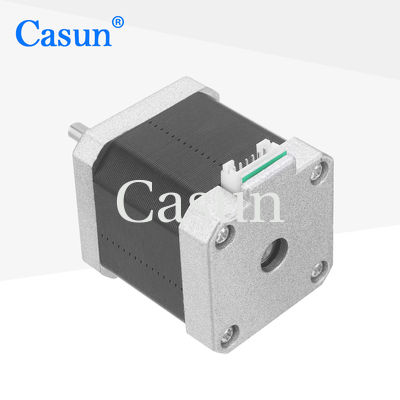

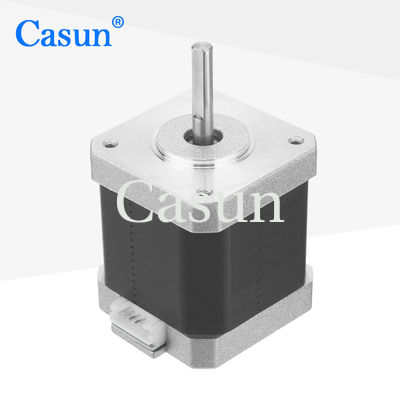

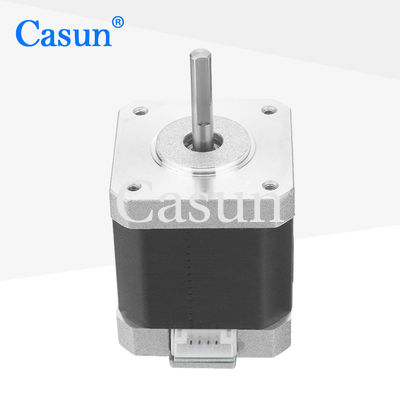

Apariencia

1,8 42 híbrido del brazo mecánico del motor de pasos 1.68A de la nema 17 de pasos 0

Las dimensiones

1,8 42 híbrido del brazo mecánico del motor de pasos 1.68A de la nema 17 de pasos 1

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:

El codificador	Freno	Caja de cambios	El eje

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.

Etiquetas:

motor de pasos bipolar bifásico

Motor paso a paso bipolar Nema 6

1
