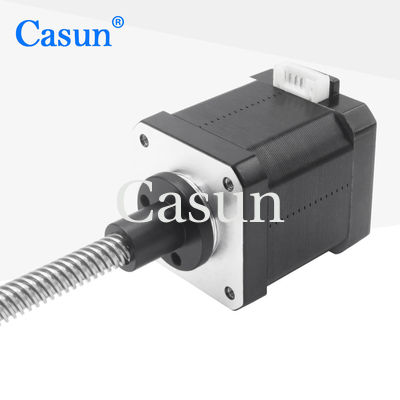

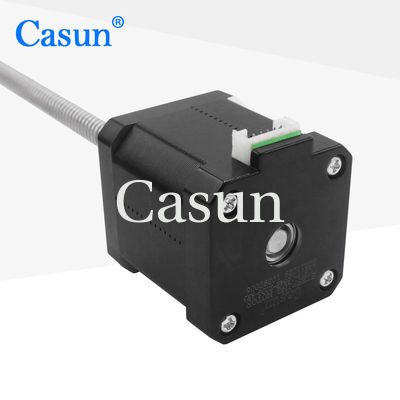

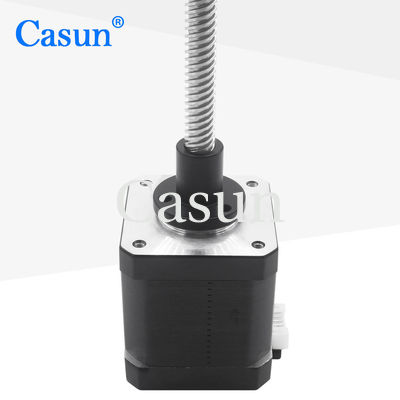

Motor de paso linear de pasos prisionero del escalonamiento 42m m 1.65Amp los 500mN.m del tornillo de posicionamiento del motor 34m m de la nema 17 para la impresora 3D
La serie 42m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.
Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.
Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.
Características:
-
Versiones bipolares o unipolares disponibles
-
Construcción de pasos híbrida
-
Disponible en versiones simples o dobles del eje
-
El CE y RoHS aprobaron
-
Arreglos para requisitos particulares a petición
Especificaciones del motor
|
Ángel del paso
|
° 1,8
|
|
Tamaño de Fram
|
42 milímetros
|
|
Número de fase
|
bifásico
|
|
Corriente clasificada
|
1.68Amp
|
|
Llevar a cabo el esfuerzo de torsión
|
500 mN.m
|
|
Resistencia
|
1,65 ohmios
|
|
Inductancia
|
2,8 Mh
|
|
Inercia del rotor
|
² 72g-cm
|
|
Peso del motor
|
0.38kg
|
|
Tornillo de posicionamiento
|
Tr8X8
|
|
Conexión
|
Bipolar
|
Especificaciones de funcionamiento
Ángulo del paso: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura de almacenamiento -20: °C a 100°C
Gama de humedad (%): el 85% o menos, sin condensación
Aislamiento del alambre del imán: Clase B 130 DEG C
Resistencia de aislamiento: el 100M Ohm en 500 VDC
Fuerza dieléctrica: 500 VDC para 1 minuto
Juego radial del eje: 0.02Max. (450g-load)
Juego axial del eje: 0.08Max. (450g-load)
Fuerza radial máxima: 28N (20m m del reborde)
Fuerza axial máxima): 10N
Curvas del esfuerzo de torsión
Submodelos
| Modelo |
Llevar a cabo el esfuerzo de torsión |
Ángulo del paso |
Longitud del motor |
Tipo de eje |
Corriente clasificada |
| 42SHD4950 |
los 0.13N.m |
1.8° |
20m m |
D Shaft-20mm |
1.0A |
| 42SHD4003 |
los 0.26N.m |
1.8° |
34m m |
D Shaft-20mm |
0.4A |
| 42SHD0261 |
los 0.45N.m |
1.8° |
40m m |
D Shaft-20mm |
1.68A |
| 42SHD4425 |
los 0.59N.m |
1.8° |
48m m |
D Shaft-24mm |
2.0A |
| 42SHD4813 |
los 0.8N.m |
1.8° |
60m m |
D Shaft-24mm |
2.1A |
| Longitud corporal |
Diámetro del tornillo |
Echada |
Longitud del tornillo |
20 milímetros
34 milímetros
40 milímetros
48 milímetros
60 milímetros
|
5 |
2 |
20-1000 milímetros |
| 8 |
| 6,35 |
1,27 |
| 3,175 |
| 6,35 |
| 6,5 |
3 |
| 6,35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Transferencia directa
Si nuestro motor estándar no puede cubrir sus necesidades,
podemos modificar el motor para requisitos particulares según sus necesidades
El contenido modificado para requisitos particulares incluye pero no se limita a los ejes especiales, parámetros de enrrollamiento, dimensiones de la instalación, lleva los alambres con requisitos especiales, los conectores, el etc.
Opciones:
Codificador | Freno | Caja de cambios | Eje
